2009年6月25號,國內知名的電子行業解決方案提供商-28quan官網電子,成功推出EDA元件庫協同設計系統,此款軟件的成功推出,將給國內廣大電子企業帶來全新的硬件設計與管理模式,從而幫助中國的廣大電子企業加強集中式管理,確保產品可靠性及縮短產品上市周期.
在涉及利用現有元件的電子產品開發中，一個重要的環節就是分配和管理設計過程中所使用的元件模型與相應參數。包括原理圖符號、SPICE仿真模型、PCB 封裝和3D模型，有了這種經過驗證且集中管理的器件庫，就可以確保在整個設計過程中只有正確的和經核準的元件才能被使用。選擇過時器件或無存貨器件會引起制造延誤和成本超支。在設計中這些類型的問題不容易確定，往往在項目進入設計階段才能發現。這對項目的全面成功是災難性的。零故障生產的秘密是在各級設計流程中管理器件數據，確保可獲得指定的零部件，滿足項目成本，從供應商獲得器件。
EDA元件庫協同設計系統提供綜合的器件數據管理和信息資源，不管企業規模或需求，都可以保持對零部件使用的控制。系統可選擇實現完整的數據庫驅動的器件信息系統，與客戶公司的PDM或ERP系統一起提供對器件數據的分配和集成的集中控制 。
系統可對直接來自數據庫的器件進行動態放置。數據可從符合ODBC的數據源中存取，如Microsoft Access 數據庫、 Excel 數據表和多數工程管理系統。 用戶也可以直接連接到OrCAD? CIS 數據庫。這樣可以把系統和公司的采購與倉儲系統集成在一起，在設計中提供器件選擇和使用的完全控制。在放置器件時，用戶可以配置系統，把所有相關器件參數放進板卡設計中。在設計時客戶可以檢查關鍵器件屬性，如可用性和成本，確保設計中只包含客戶同意的供應商器件。元件庫的集中管理能保證設計團隊只使用驗證過的器件模塊，在整個項目中有效地加強了設計數據完整性與安全性。
系統與企業ERP或PDM系統及Altium Designer 軟件提供友好可定制接口,提供數據庫數據和原理圖設計中數據充分的同步。用戶可以生成準確的材料清單，在設計過程的任何時刻驗證可用性、成本和所有部件的供應商。在BOM生成時，可從設計文件和器件數據庫中同步并取得信息，在BOM中引入新的零部件成本和采購信息。系統的數據庫功能可完全控制器件數據的管理，可以減小供貨短缺所帶來的制造延誤。可以把選定的器件限制在批準的供應商，確保項目中的器件成本不超預算。設計流程也可以與零部件采購、倉儲管理和制造同步進行。

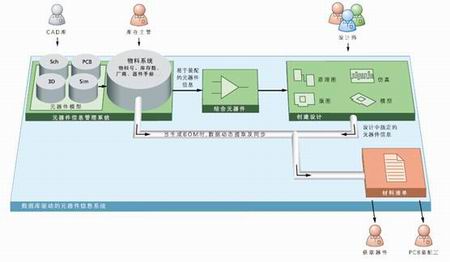

圖1 EDA元件庫協同設計系統框圖

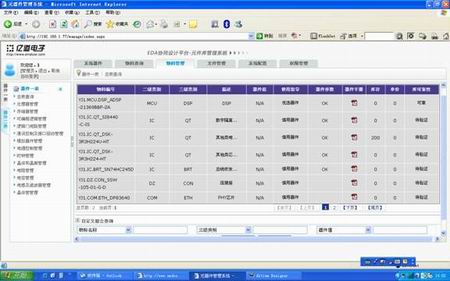

圖2 EDA元件庫協同設計系統軟件界面
EDA元件庫協同設計系統特色
搭建公司級元件庫管理平臺
創建公司級元件庫集中管理系統,完善流程,建立規范,搭建硬件研發設計平臺
縮短設計時間：
曠日費時的BOM表制作流程全面自動化,自動關聯物料號及實時庫存信息價格等信息
降低用料成本：
提供工程師完整選料資訊，減少呆滯料發生率，提高庫存料的使用率
關聯器件手冊：
建庫時可關聯芯片datasheet文檔,網址等相關資料,客戶端工程師直接共享
快速成本評估：
在電路設計繪制階段即可隨時估算用料實時元件成本,導出BOM表時即時顯示項目總成本
提升產品質量:
元件庫有完善的驗證機制,可設定優選庫,并且生成BOM時可驗證
資源更新自動化：
物料庫管系統與工程元件庫之間的實時更新系統,不需要人為控制,方便實用
提升ERP/PDM / PLM系統效益：
支持大型資料庫系統，并可跟ERP、PDM 、PLM 系統資源整合，解決以往導入大系統時，無法有效即時連接EDA CAD的困擾,可以實時同步ERP/PDM/PLM物料號、實時庫存、價格、生產廠商等相關信息
系統導入無障礙：
不必經歷導入大系統的陣痛期，不必大幅度改動公司現有的作業流程，由28quan官網電子技術團隊協助建立所有相關的資料庫與相關定制化流程
需求導向定制化：
可根據需求定制化使用者界面、流程及BOM表格式以及直接連接ERP、PDM、PLM系統，傳送資料與信息.
EDA元件庫協同設計系統基本功能
n 可以直接讀取ERP/PDM/PLM后臺數據庫,實時同步物料更新信息；
n EDA協同設計平臺同時是一套完整的BOM導出系統,可按公司的要求進行定制,導出的BOM表自動帶有物料等相關信息；
n 在整個操控環境下，亦可根據公司使用流程及方式的不同，分別針對既有的畫面、流程及輸出格式做定制化；
n 直接在Altium Designer的操作環境下，根據輸入條件，讓使用者即時掌握零件相關信息，如零件規格、料號、外型、Datasheet、庫存、Footprint、3D模型，以方便直接快速進行選料；
n 在設計電路的同時，可即時查詢到ERP/PDM/PLM所提供的零件信息及參數；
n 支持器件優選庫,且設計完畢后可判斷器件是否來源于優選庫；
n 支持成本控制,在工程師設計選擇元件時可以自己顯示器件的價格;在項目做完之后可以直接生成項目器件成本清單；
n 可以隨時更新及同步電路圖與物料庫之間的信息與資料，讓我們完整掌握整個項目的選料資訊，亦可從列表中直接更新用料；
n 支持一個Symbol、Footprint對應多個料號,并可以根據產品的要求不同，隨時調整所對應的PCB Footprint，以避免同一零件卻要在資料庫建立多筆資料；
n 可對直接來自數據庫的器件進行動態放置。數據可從符合ODBC的數據源中存取，如Microsoft Access 數據庫、 Excel 數據表SQL、 Oracle和多數工程管理系統；
n 在放置器件時，用戶可以配置系統，把所有相關器件參數放進板卡設計中。在設計時客戶可以檢查關鍵器件屬性，如可用性和成本，確保設計中只包含客戶同意的供應商器件；
n 提供數據庫數據和原理圖設計中數據充分的同步。用戶可以生成準確的材料清單，在設計過程的任何時刻驗證可用性、成本和所有部件的供應商；
n 在BOM生成時，可從設計文件和器件數據庫中同步并取得信息，在BOM中引入新的零部件成本和采購信息；
n 系統可完全控制器件數據的管理，可以減小供貨短缺所帶來的制造延誤。可以把選定的器件限制在批準的供應商，確保項目中的器件成本不超預算。設計流程也可以與零部件采購、倉儲管理和制造同步進行。
