首頁 > 資源中心 > FAQ 1、 文檔目標
對于DStream仿真器上面的指示燈亮滅代表的意義進行分析。
2、 問題場景
主要對于DStream仿真器的使用過程中，不同的情況下面仿真器的指示燈會進行相應的亮滅。了解一下不同指示燈的亮滅所提示的信息，可以了解仿真過程中出現的一些問題。
3、軟硬件環境
1、軟件版本：ARM DS 2022.2
2、電腦環境：Windows 11
3、外設硬件：DStream仿真器
4、解決方法

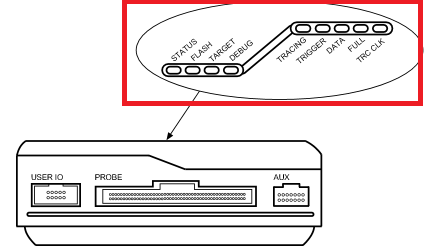

DStream指示燈上面一共有9個指示燈（如圖1）。分別為調試特性的指示燈和Trace特性的指示燈。
1、STATUS、FLASH、TARGET、DEBUG代表DSTREAM調試特性的LED指示燈。
（1）STATUS：當在調試過程中檢測到嚴重錯誤，STATUS LED會連續亮紅燈。這個時候必須重新啟動DSTREAM才能繼續使用它。重新啟動就需要按住RESET按鈕大約三秒鐘，直到STATUS LED熄滅。
（2）FLASH：FLASH LED亮綠色，表示當前該設備正在訪問其內部閃存。
（3）TARGET：當通過探頭檢測到目標VTref引腳時，TARGET LED發光。
（4）DEBUG ：當調試數據傳輸正在進行時，DEBUG LED亮綠色。
2、TRACING、TRIGGER、DATA、FULL、TRC CLK代表DSTREAM跟蹤特性的LED指示燈。
（1）TRACING：TRACING指示燈表示當前正在進行跟蹤調試。
（2）TRIGGER：TRIGGER指示燈表示檢測到觸發器。
（3）DATA：DATA LED指示數據緩沖區中有有效數據。
（4）FULL：當捕獲到足夠數量的跟蹤數據以填充定義的緩沖區大小時，FULL LED會亮起。然后緩沖區進行包裝，并繼續捕獲跟蹤數據，覆蓋捕獲的原始跟蹤數據。
（5）TRC CLK：TRC CLK指示燈亮綠色表示檢測到有效的跟蹤時鐘。TRC CLK LED亮紅色表示跟蹤時鐘有問題。如果出現傳感器的TRC CLK LED為綠色，DSTREAM單元TRC CLK LED為紅色，則表示目標正在輸出跟蹤時鐘，但DSTREAM無法鎖定它?？赡艽嬖跁r鐘頻率過高或時鐘頻率變化太大的情況導致這樣的想象發生。
圖1
