首頁 > 資源中心 > FAQ 文檔目標：原理圖走線網絡同Port端口相對應
應用場景：在新的工程中默認設置是沒有將走線網絡與Prot端口名稱相一致，是對應所連接器件的名稱+管腳號。這里來看一下如何修改設置進行顯示。
軟硬環境：
Window 11
AD23.5.1 （AD版本無限制）
解決方法：

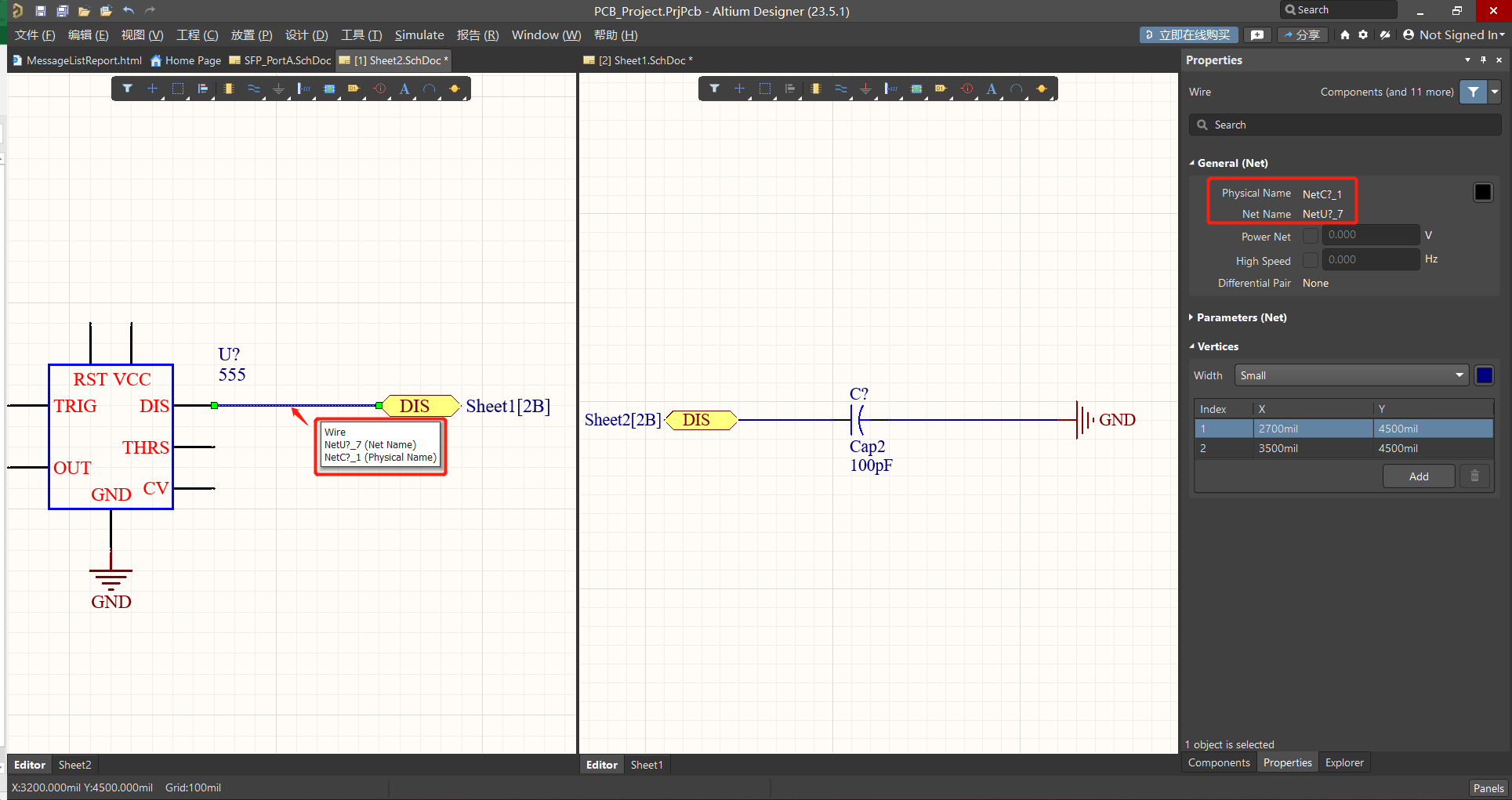

在下圖中鼠標懸浮在Wire上顯示連接兩端的連接信息：【NetU？-7】555芯片的7號管腳；【NetC？-1】電容Cap的1號管腳，打開Wire的屬性板也可以看到懸浮窗口的信息。
圖?1
這里將介紹如何Wire的連接信息顯示變更為Prot端口【DIS】信息顯示。

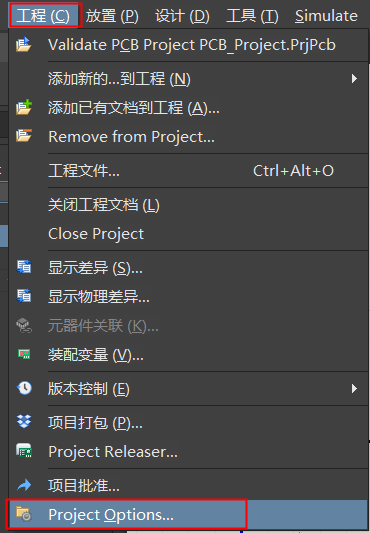

打開【工程】【Project Options…】
圖2

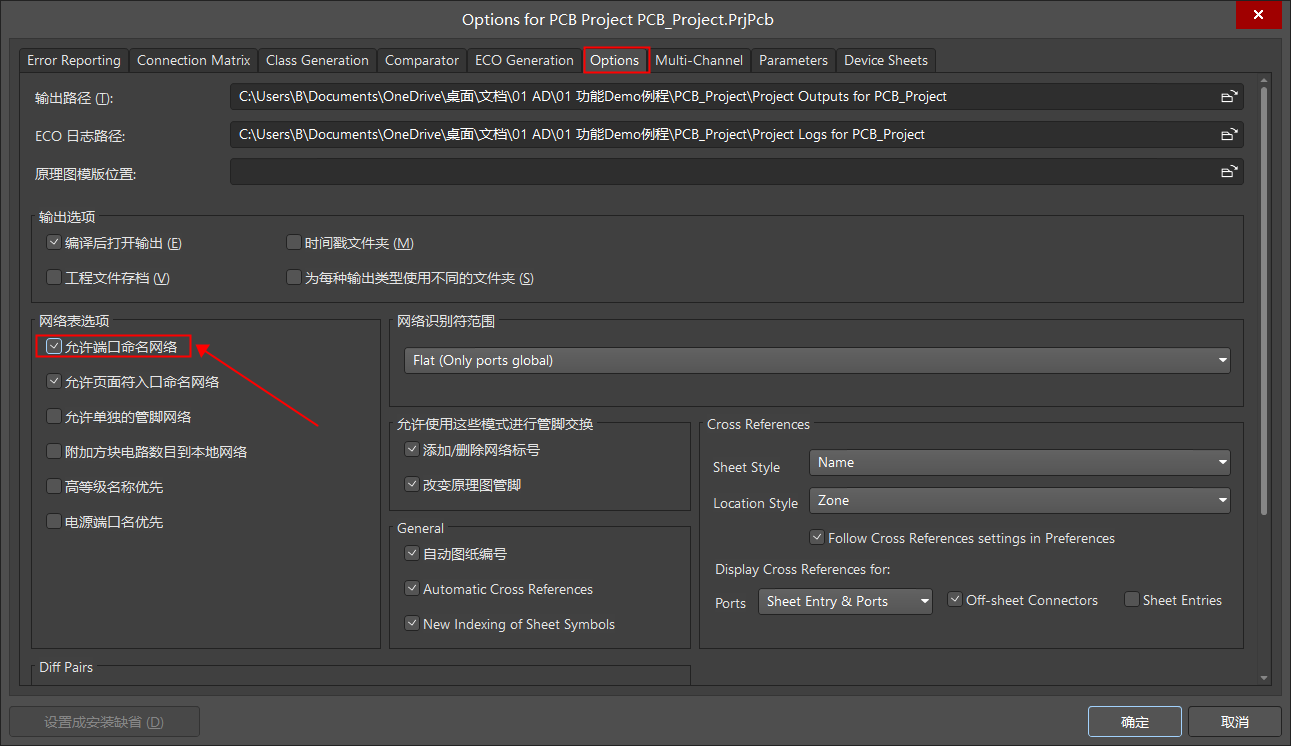

在彈出的窗口中，點選【Options】選項卡，在【網絡選項中】將【允許端口命名網絡】復選框進行勾選。
圖3

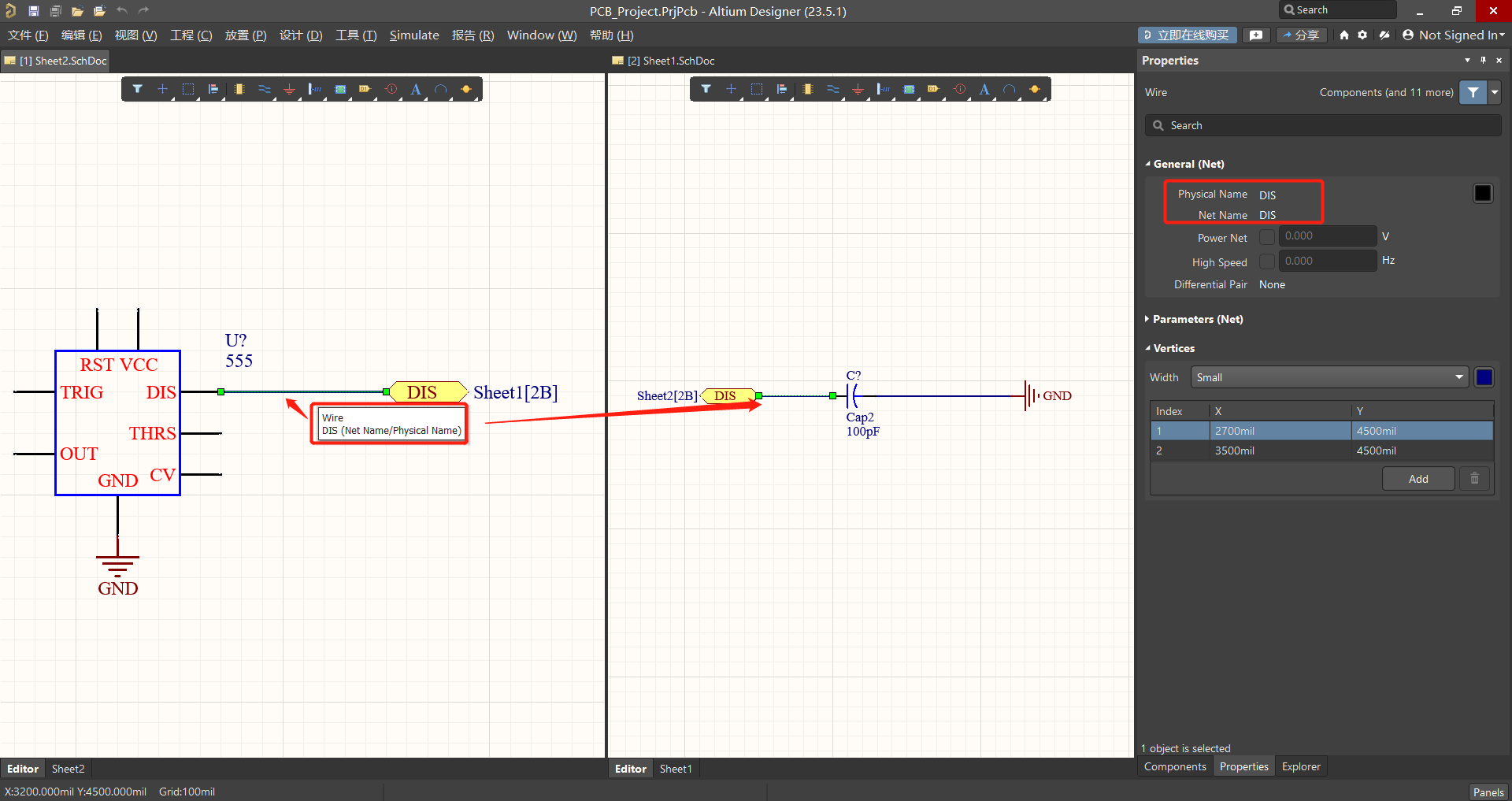

這時回到原理圖工程中，鼠標懸浮在Wire上顯示網絡信息：【DIS】與端口的命名相一致。打開屬性面板也可以看到Wire網絡信息的變更。
圖4
【更多軟件使用問題請站內搜索或關注B站：28quan官網電子查看視頻教學】
