走線批量倒圓角是 AD20 之后引入的功能，但是如何在 AD19（AD20 之前版本）實現該操作？需要使用到腳本文件實現。
2、 問題場景
在AD軟件PCB中如何實現圓弧走線？在網上搜索，得到的答案都是<Shift+空格>，但這只是一個一個手動操作倒圓角的方法，這樣做非常費時費力。
Altium Designer 在 20 版本后，軟件內完善如何進行批量給多條走線進行倒圓角處理。
下面這篇文章是 AD23 版本之后的操作方式。
https://alidocs.dingtalk.com/i/nodes/2Amq4vjg89g34zYBs1OdxnykV3kdP0wQ?corpId=&doc_type=wiki_doc&rnd=0.5319119859122483#AD20 使用方式如下：

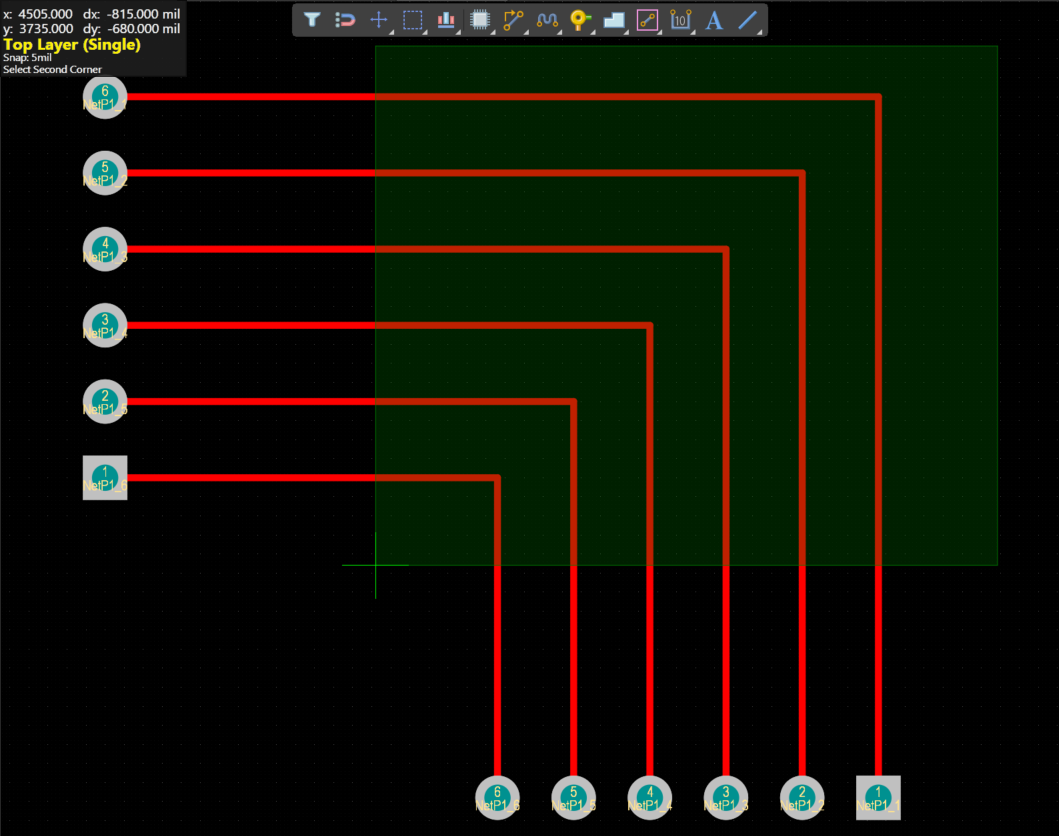

圖 1
AD19 中沒有該功能：在軟件內暫時沒有提供，可以通過腳本實現。

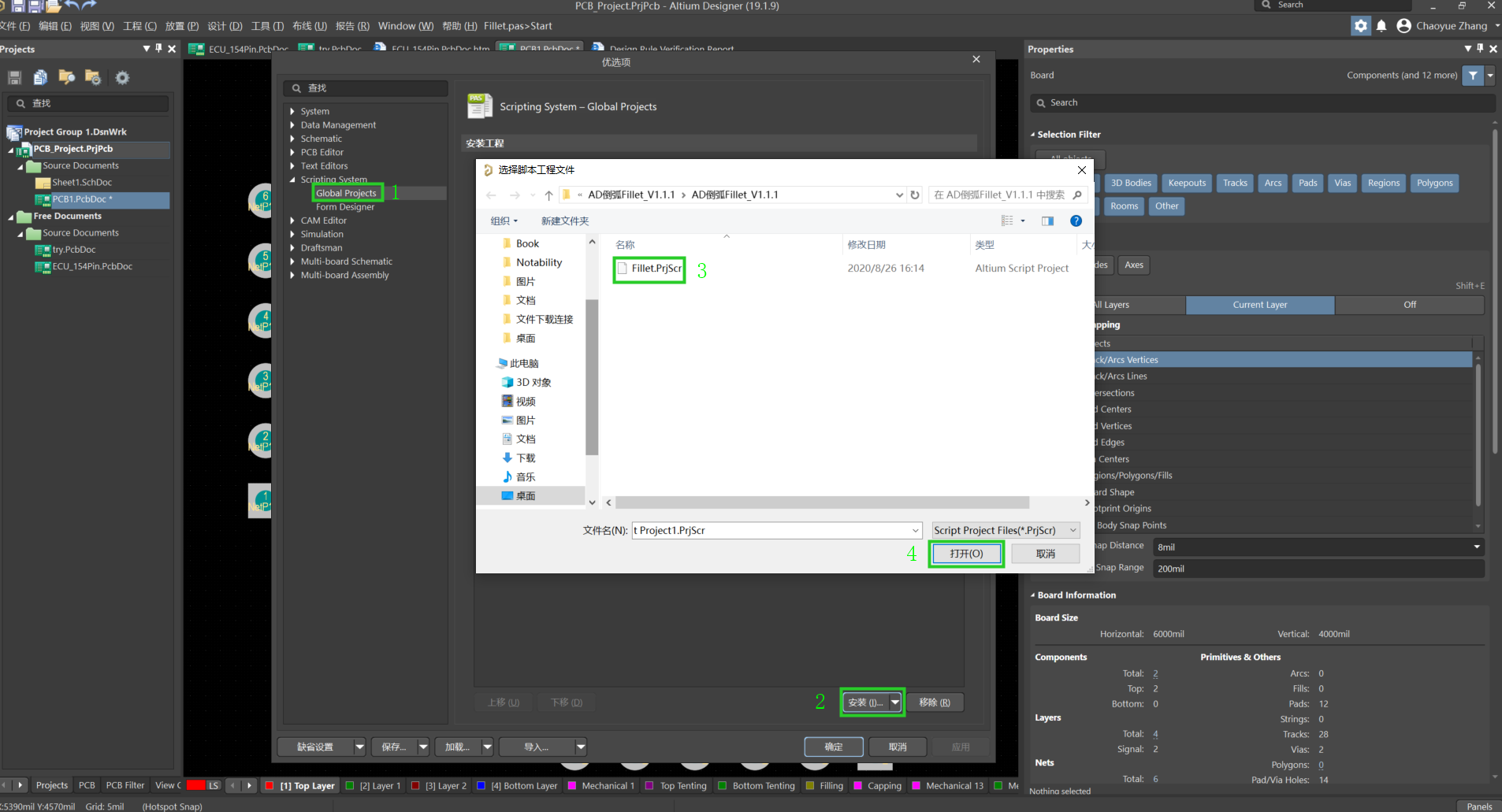

圖 2
3、軟硬件環境
1）軟件版本：Altium Designer 19
2）電腦環境：Windows 10
3）其他：無
4、解決方法
1）啟動設置
在軟件設置【Scripting System】中添加腳本文件。
注：最好將腳本工程存放到比較固定的路徑，路徑改變會影響正常啟動；

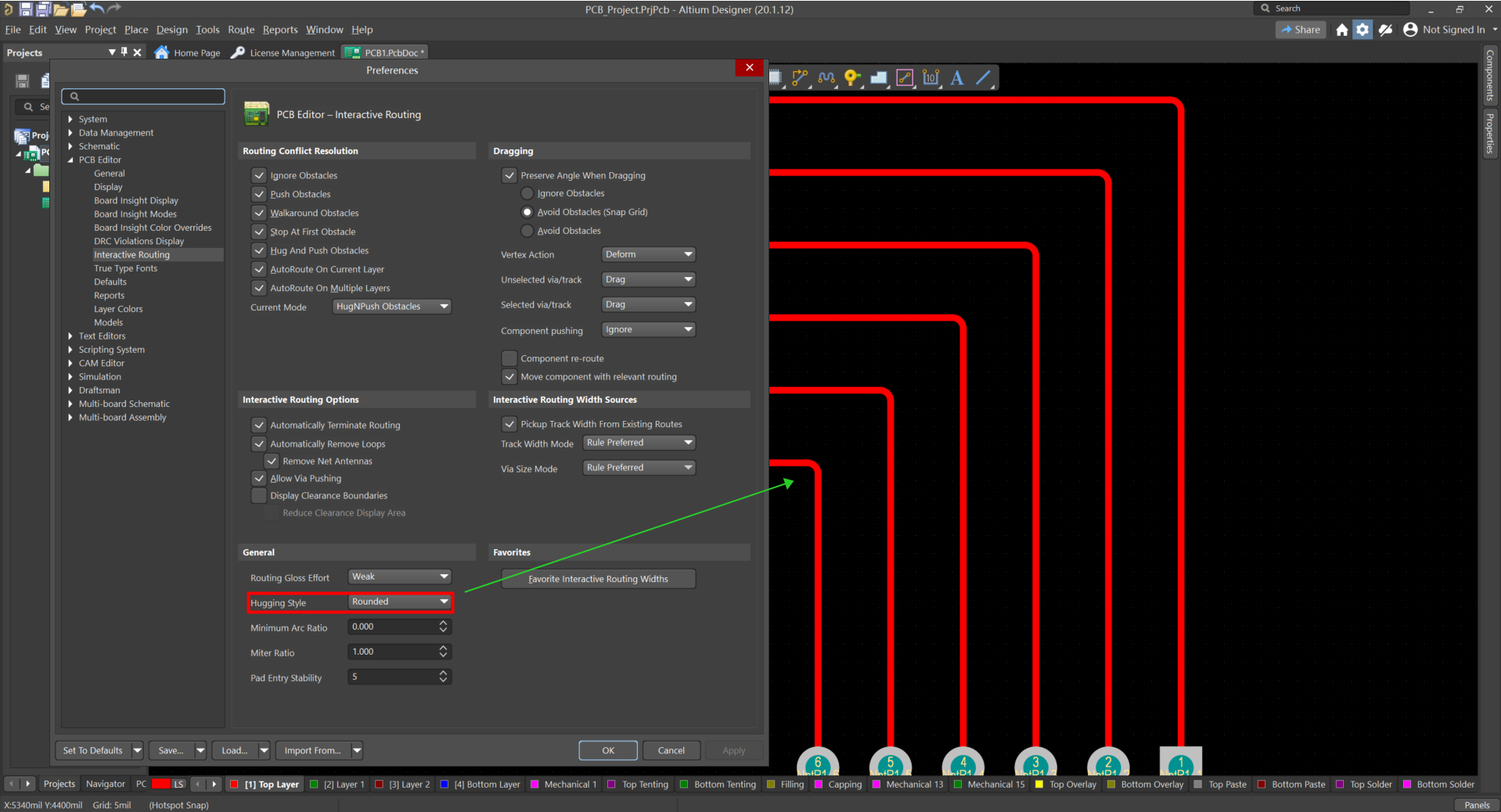

圖 3
將【Start】拖到菜單欄上（其他地方也可以）出現黑色豎杠后松手，彈出命令設置對話框。

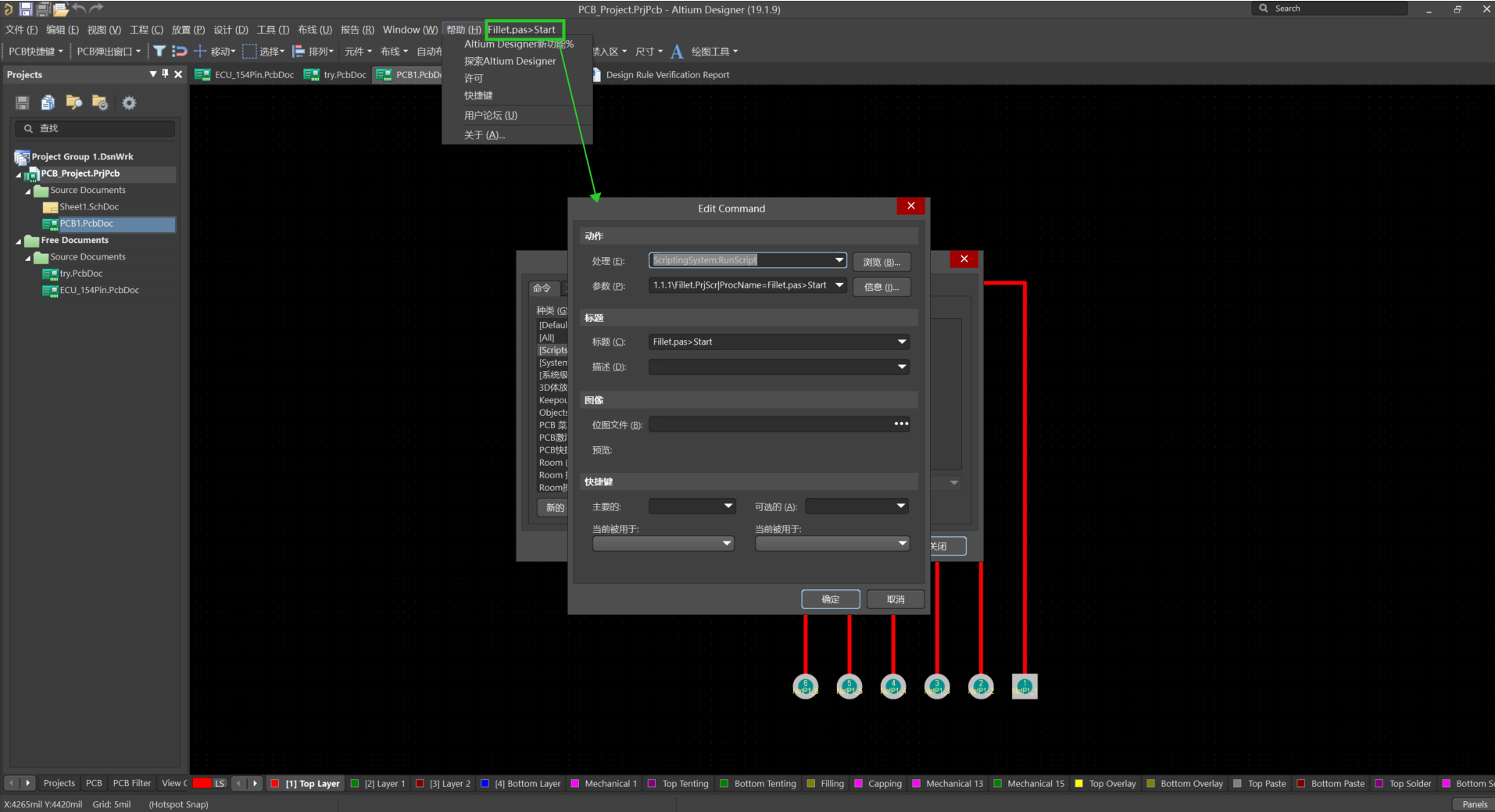

圖 4
該對話框中不可修改【動作】→【處理】【參數】，其余可自定義設置。點擊確定

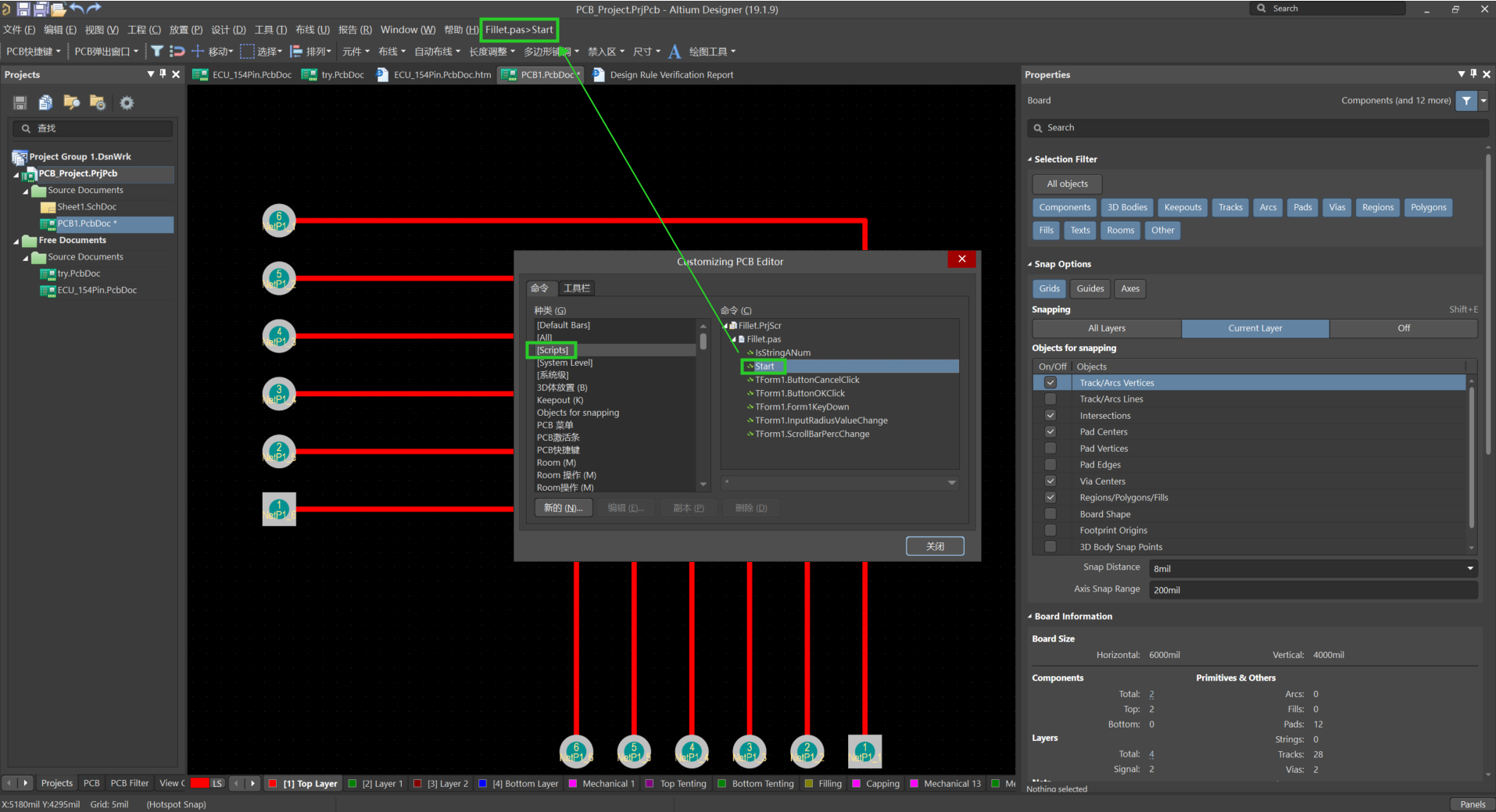

圖 5
2）使用方法
框選中需要的走線。

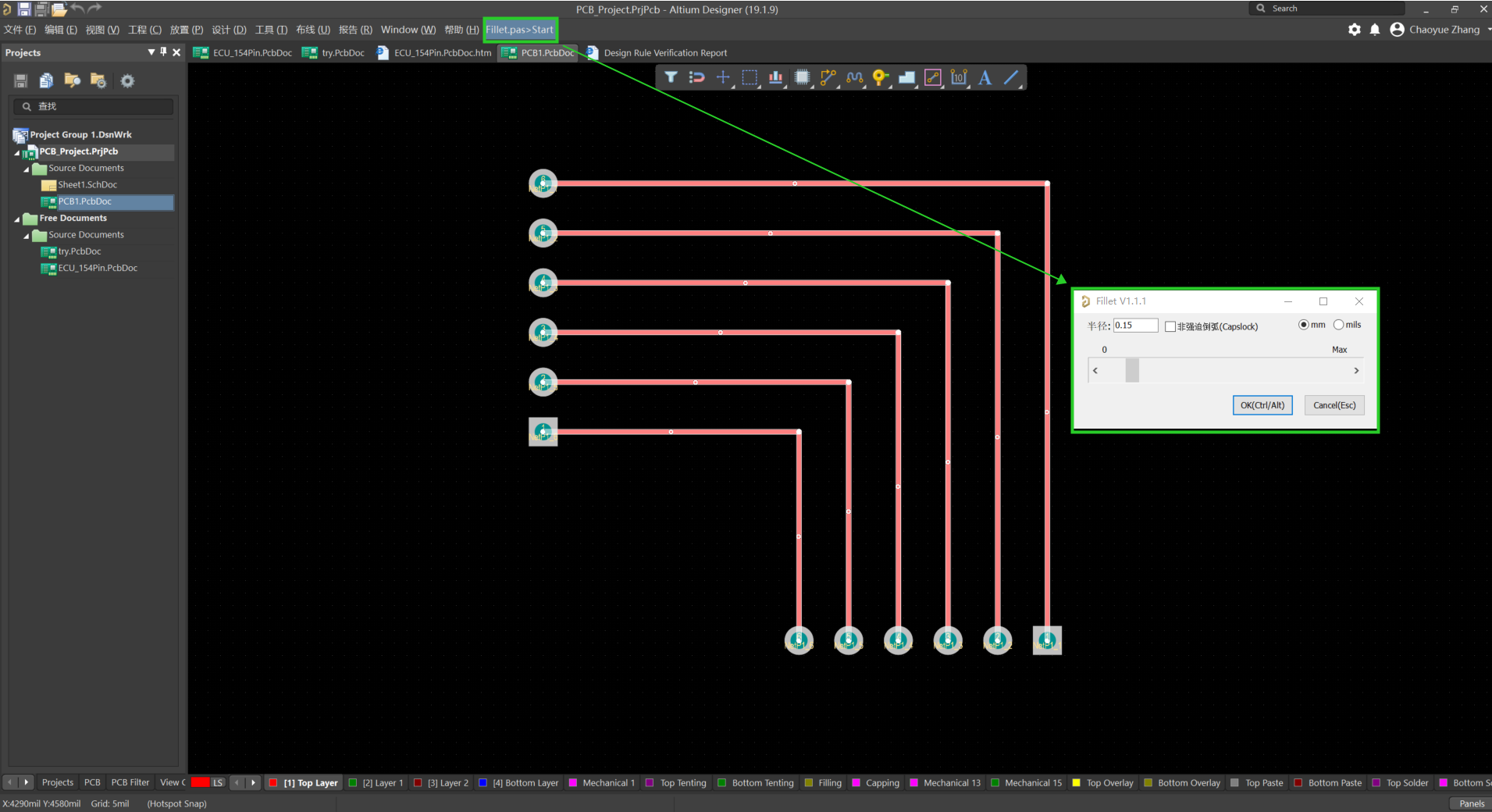

圖 6
執行添加在菜單欄的命令，設置一個合適的圓角半徑，點擊 OK。

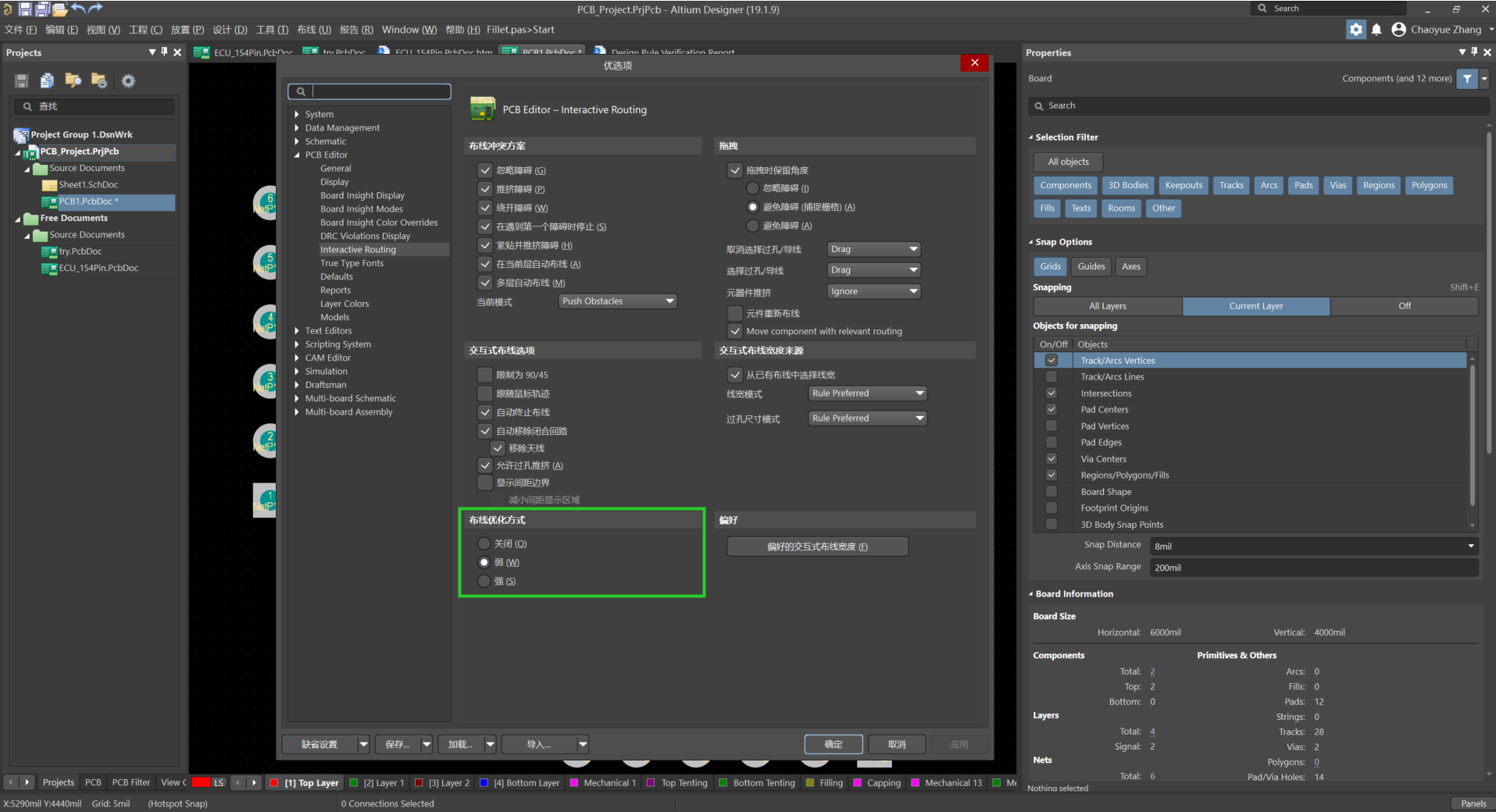

圖 7
此時就實現了使用腳本給走線批量進行倒圓角的功能。

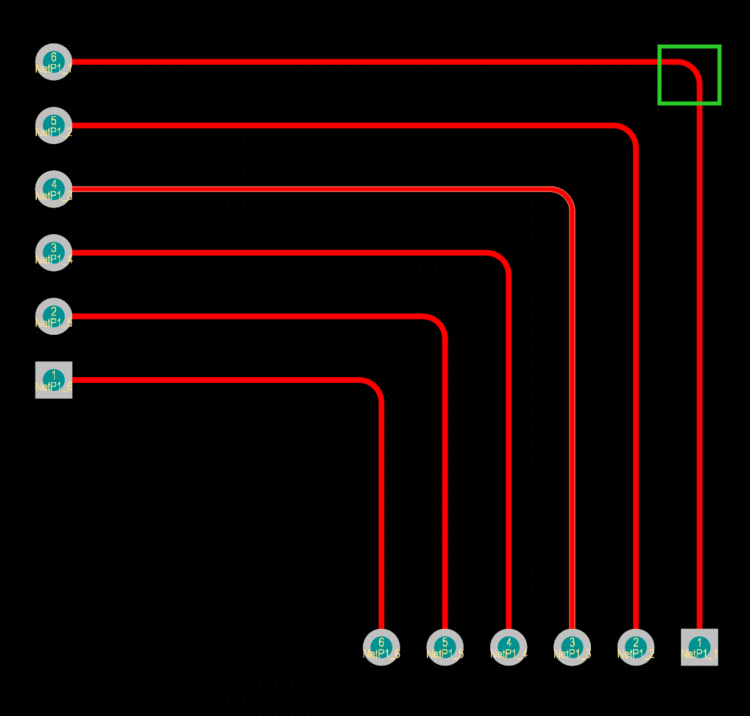

圖 8
