在原 PCB 文件缺失或者損壞的情況下，想要利用 Gerber 文件生成 PCB 文件， 我們可以使用 Altium Designer 的強大功能來輕松實現這一功能，重新生成 PCB 文件以彌補損失。
Gerber 文件是用于制造印刷電路板（PCB）的標準文件格式之一。它包含了 PCB 設計的圖形信息，用于在制造過程中生成實際的電路板。Gerber 文件是一組文件，包含了 PCB 中每個層的信息。可以根據文件后綴來推斷其代表的意義，這里以 Altium Designer 生成的 Gerber 為例。
| GERBER 后綴 | 描述 |
| GTL | Top Layer（頂層） |
| G1,G2,etc | Mid-layer 1，2（中間信號層） |
| GP1, GP2,etc | Internal Plane Layer1，2（內電層） |
| GBL | Bottom Layer（底層） |
| GTO | Top Overlay（頂層絲?。?/td> |
| GBO | Bottom Overlay（底層絲?。?/td> |
| GTP | Top Paste MaSk（頂層助焊） |
| GBP | Bottom Paste Mask(（底層助焊） |
| GTS | Top Solder Mask（頂層阻焊 ） |
| GBS | Bottom Solder Mask（底層阻焊） |
| GPT | Pad Master Top（頂層焊盤） |
| GPB | Pad Master Bottom（底層焊盤） |
| GKO | Keep Out Layer |
| GM1, GM2,etc | Mechanical Layer 1，2（機械層） |
| GD1, GD2, etc | Dril Drawing（鉆孔圖） |
| GG1, GG2, etc | Drill Guide（鉆孔向?qū)В?/td> |
| GP1, GP2, etc | Internal Plane Layer1，2（內電層） |
表 1
二、轉換步驟
Altium Designer 自帶了一個類似 CAM350 的工具，叫 Camtastic。從 Gerber 到 PCB 的逆向工程，就由 Camtastic 工具來完成。

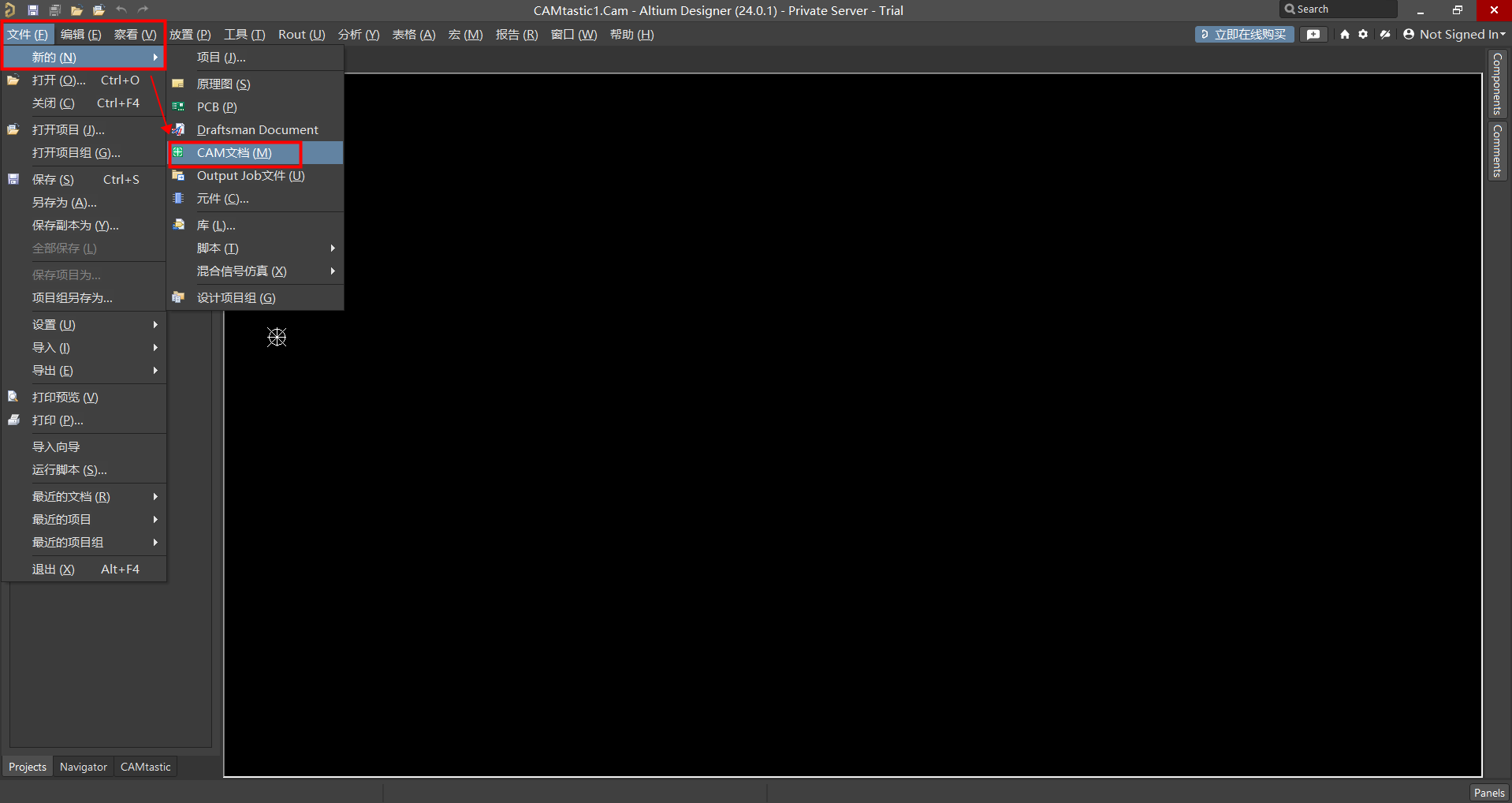

【文件】→【新的】→【CAM 文檔】
圖 1
導入 Gerber文件：【文件】→【導入】→【Gerber】將 Gerber 文件導入步驟一新建的 cam 文件中。
圖 2

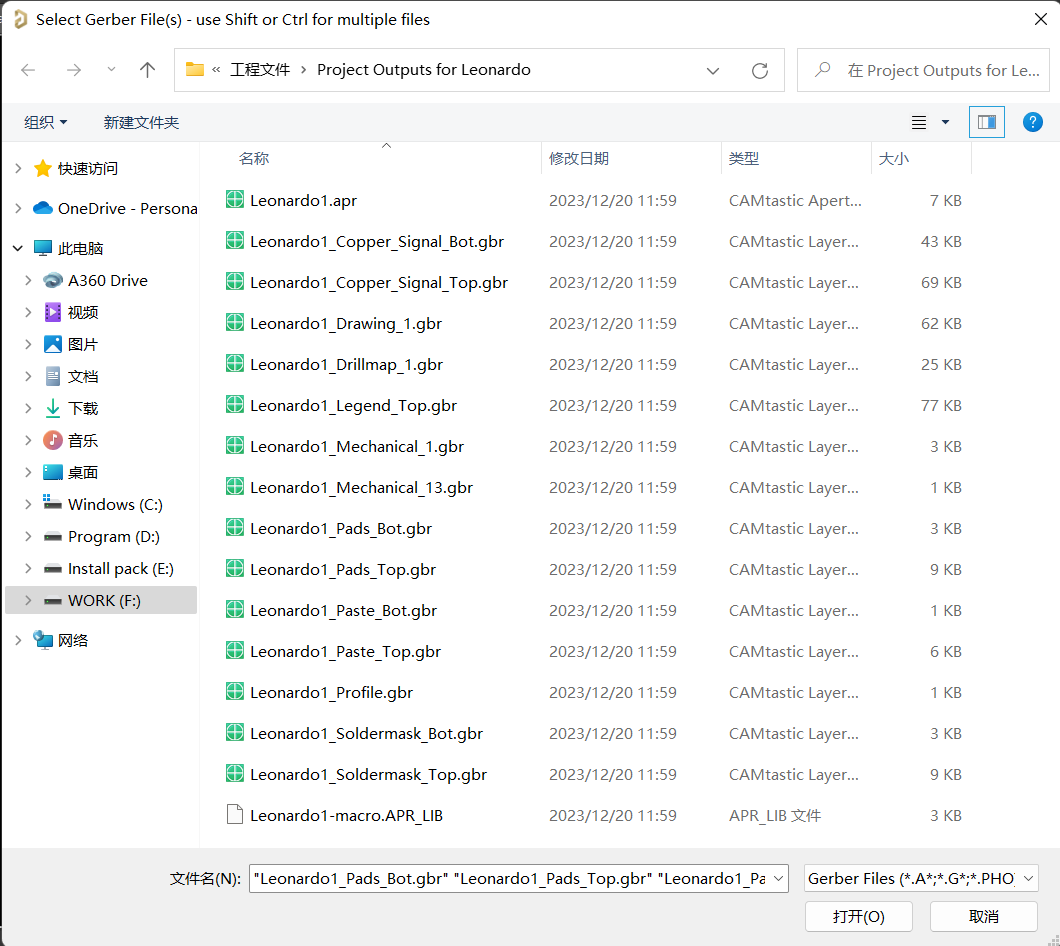

此頁面中文件全部選中，點擊【打開】
圖 3

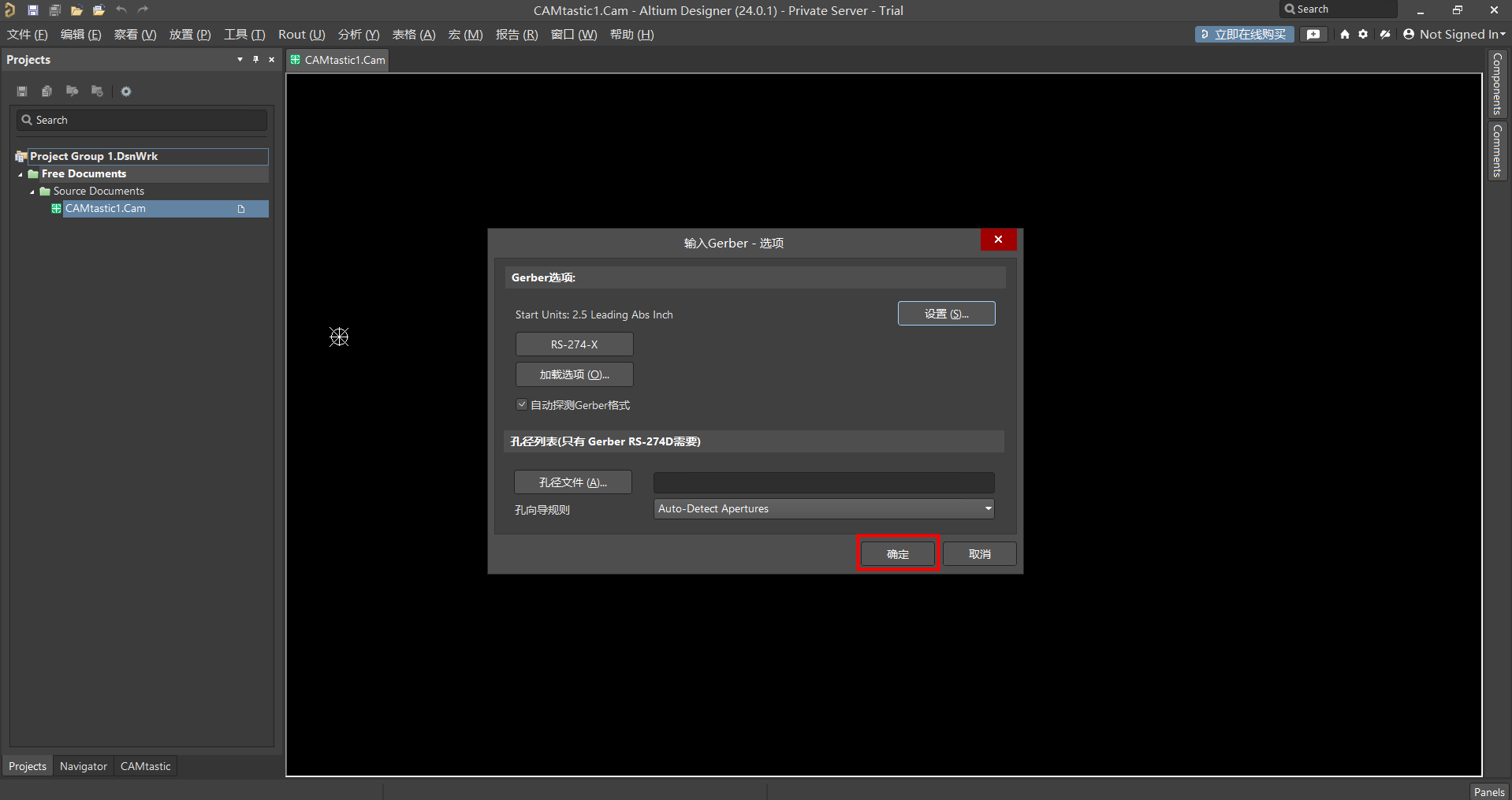

彈出【輸入 Gerber-選項】對話框，點擊【確定】
圖 4

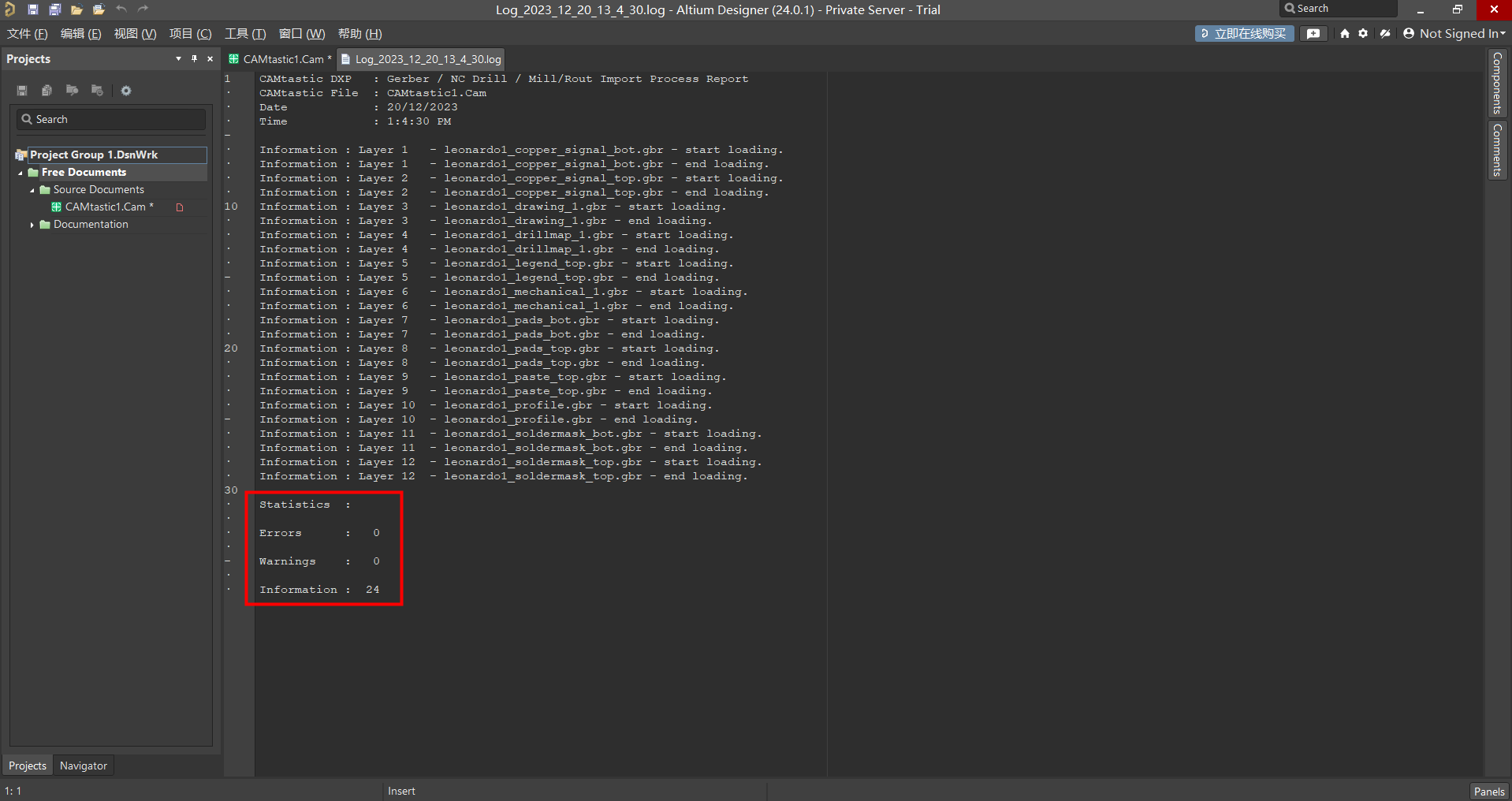

可以看到日志提示，無警告無報錯，返回CAM 文檔。
圖5

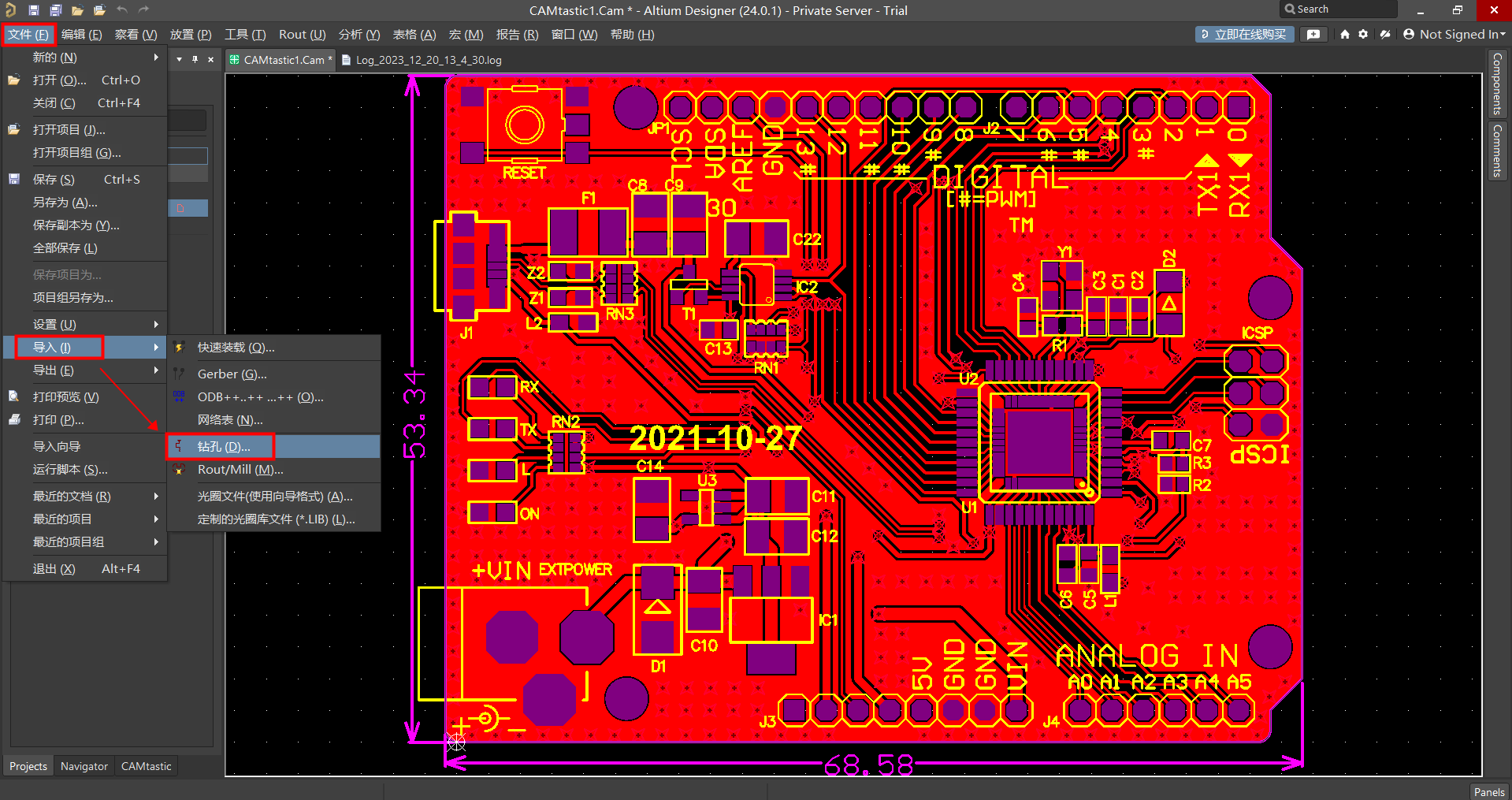

導入鉆孔文件：【文件】→【導入】→【鉆孔】
圖 6

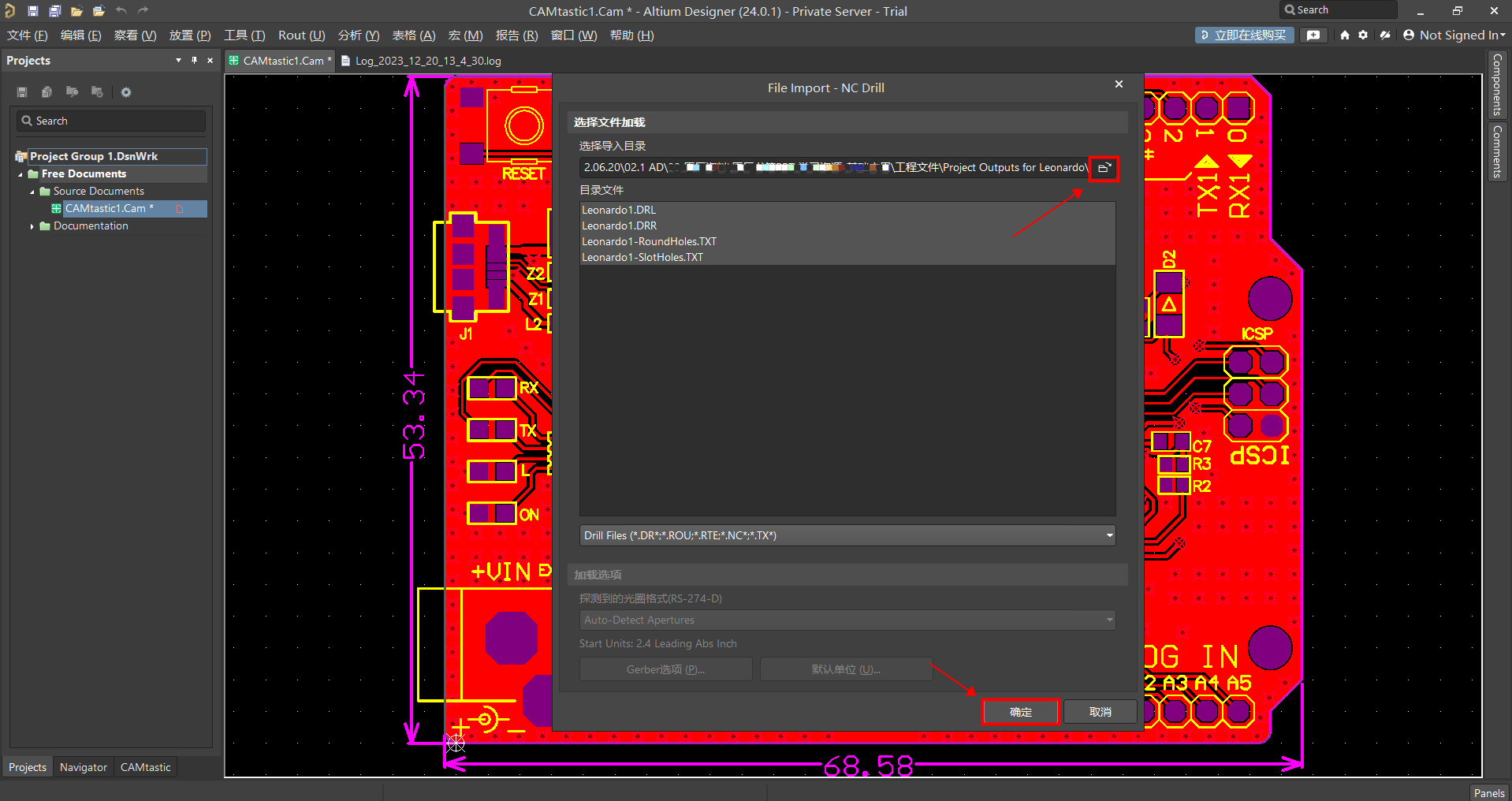

在路徑中選擇對應文件夾打開即可，點擊【確定】
圖 7

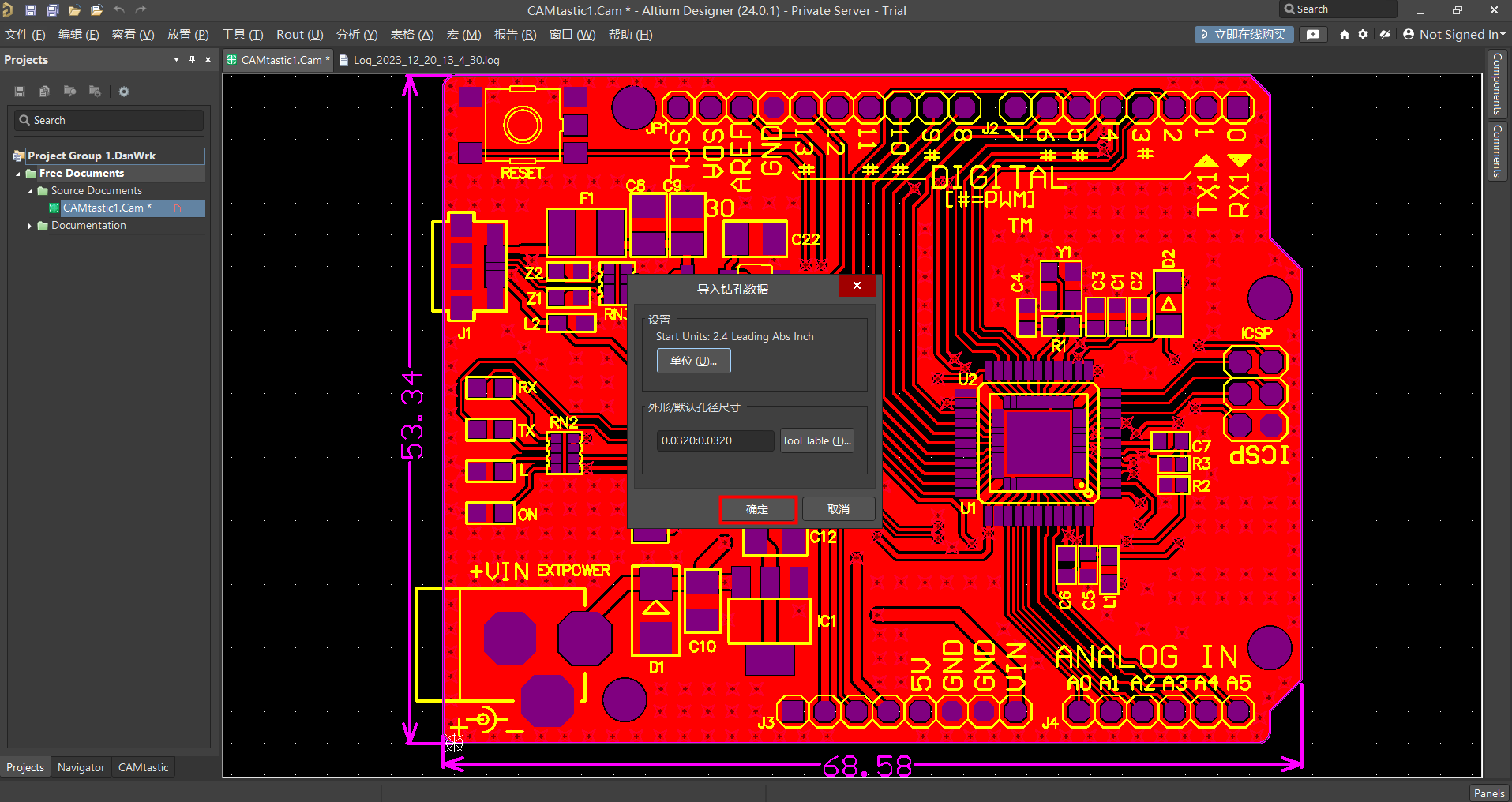

彈出【導入鉆孔數據】對話框，點擊【確定】
圖 8

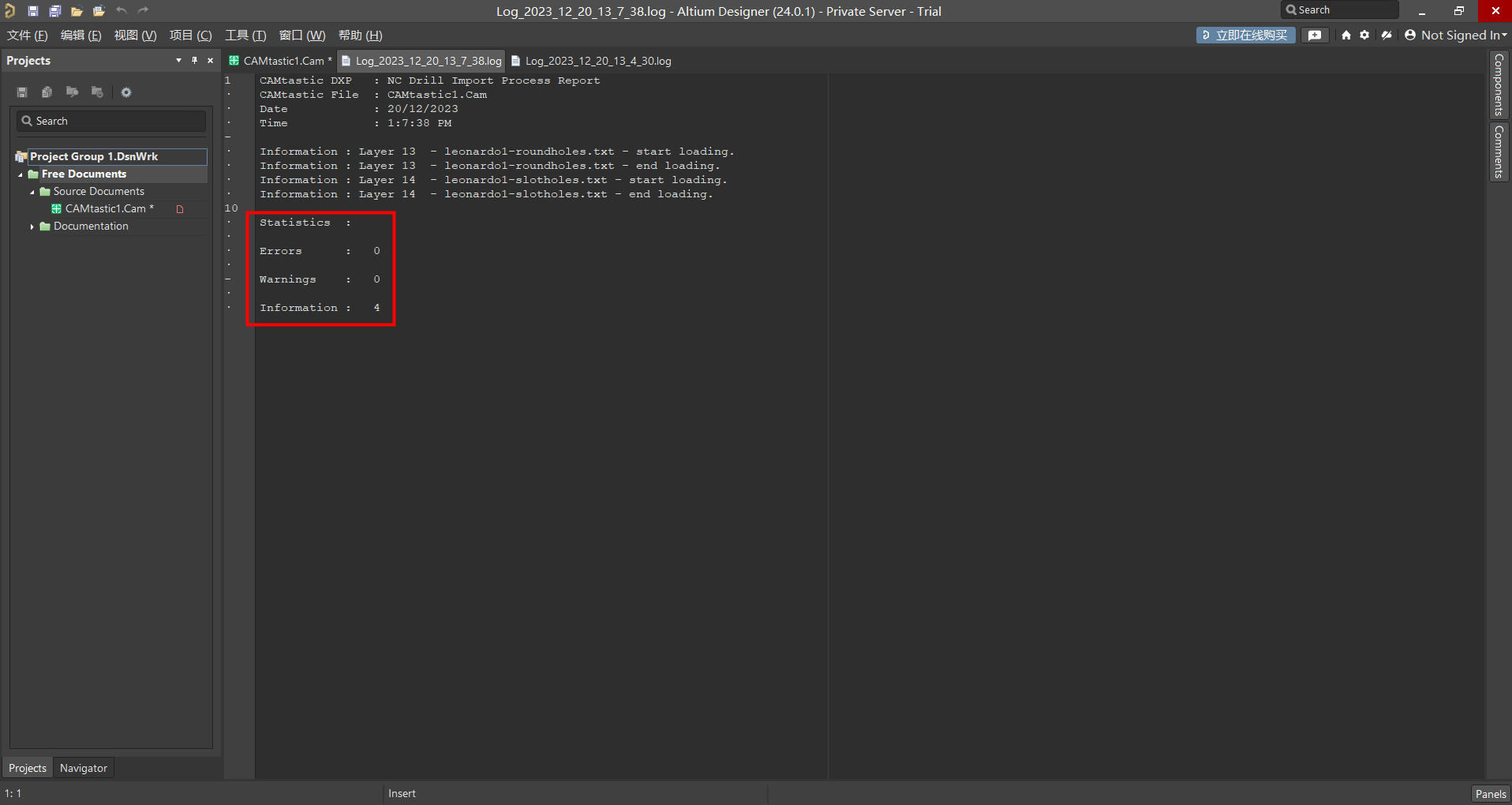

可以看到日志提示，無警告無報錯，返回CAM 文檔。
圖 9

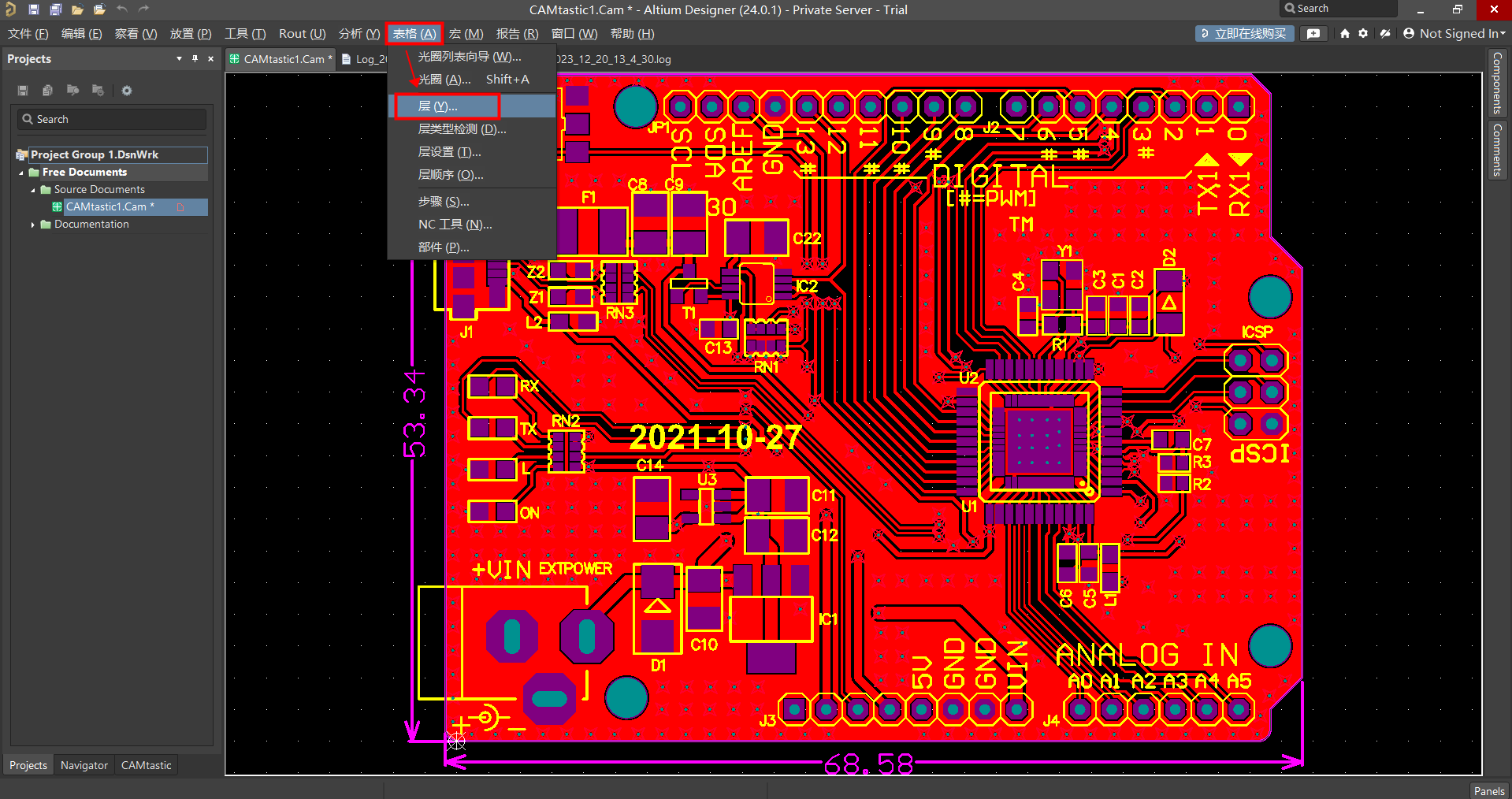

導入完成后，需要設置層的信息。【表格】→【層】
圖 10

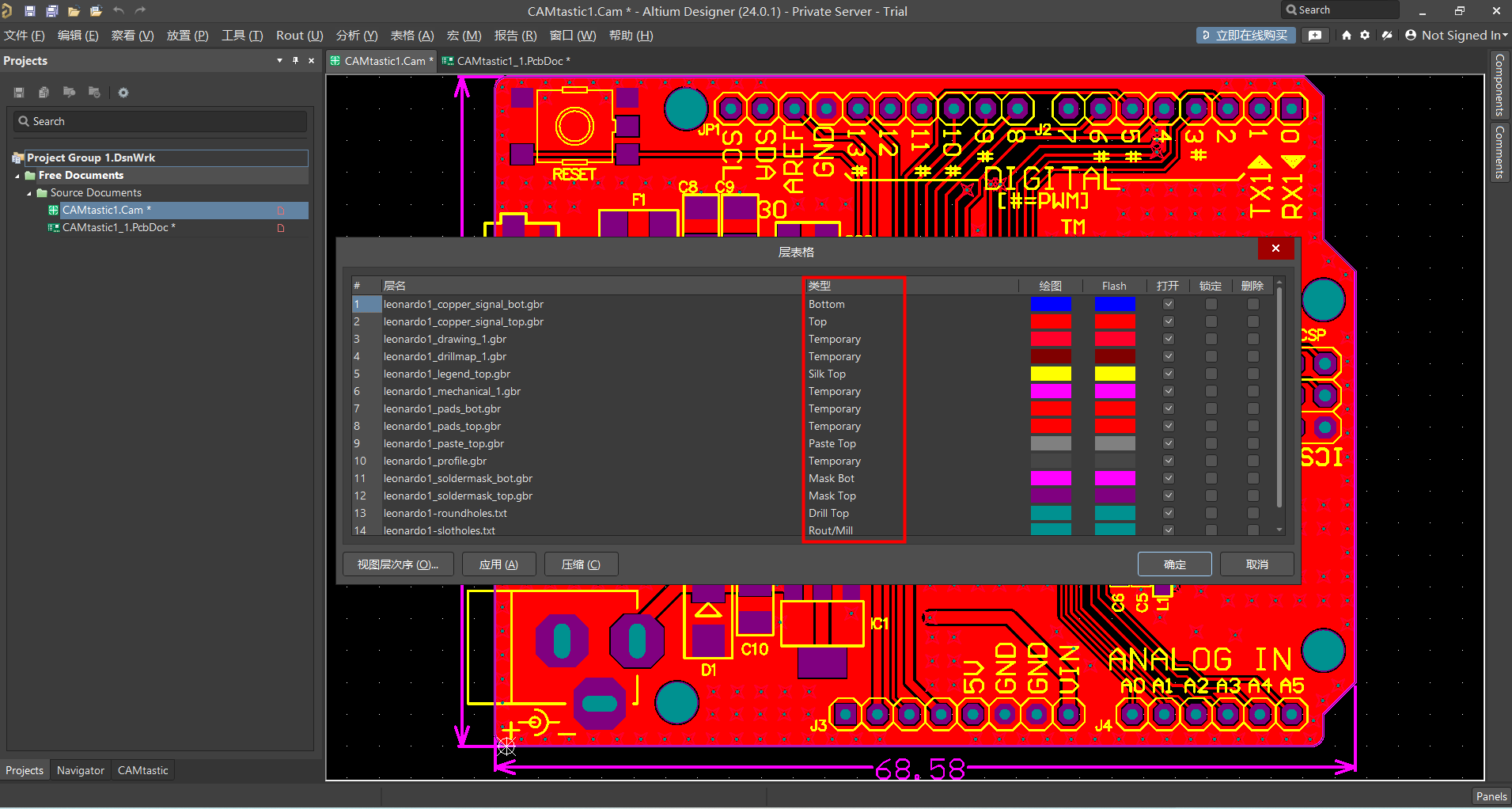

必須在 CAMtastic 文檔中為所有Gerber層分配一個合適的層類型，檢查 Layers Table 的完整性和準確性。應將機械層設置為 Temporary。Altium Designer 生成的 Gerber 文件后綴及其代表的意義，來檢查 Gerber 導入后對應的 PCB 各層的關系是否正確。參考表 1 進行層分配工作。
左側的 Gerber 層必須和 Type 列中的 PCB 層正確映射。其中信號層的映射尤其重要：頂層/底層分別映射為T(mén)op/Bottom；中間信號層映射為 Internal；內電層映射為 Pos Plane/Neg Plane。除此之外，NC Drill 文件也需要正確映射到 Drill 層。
圖 11

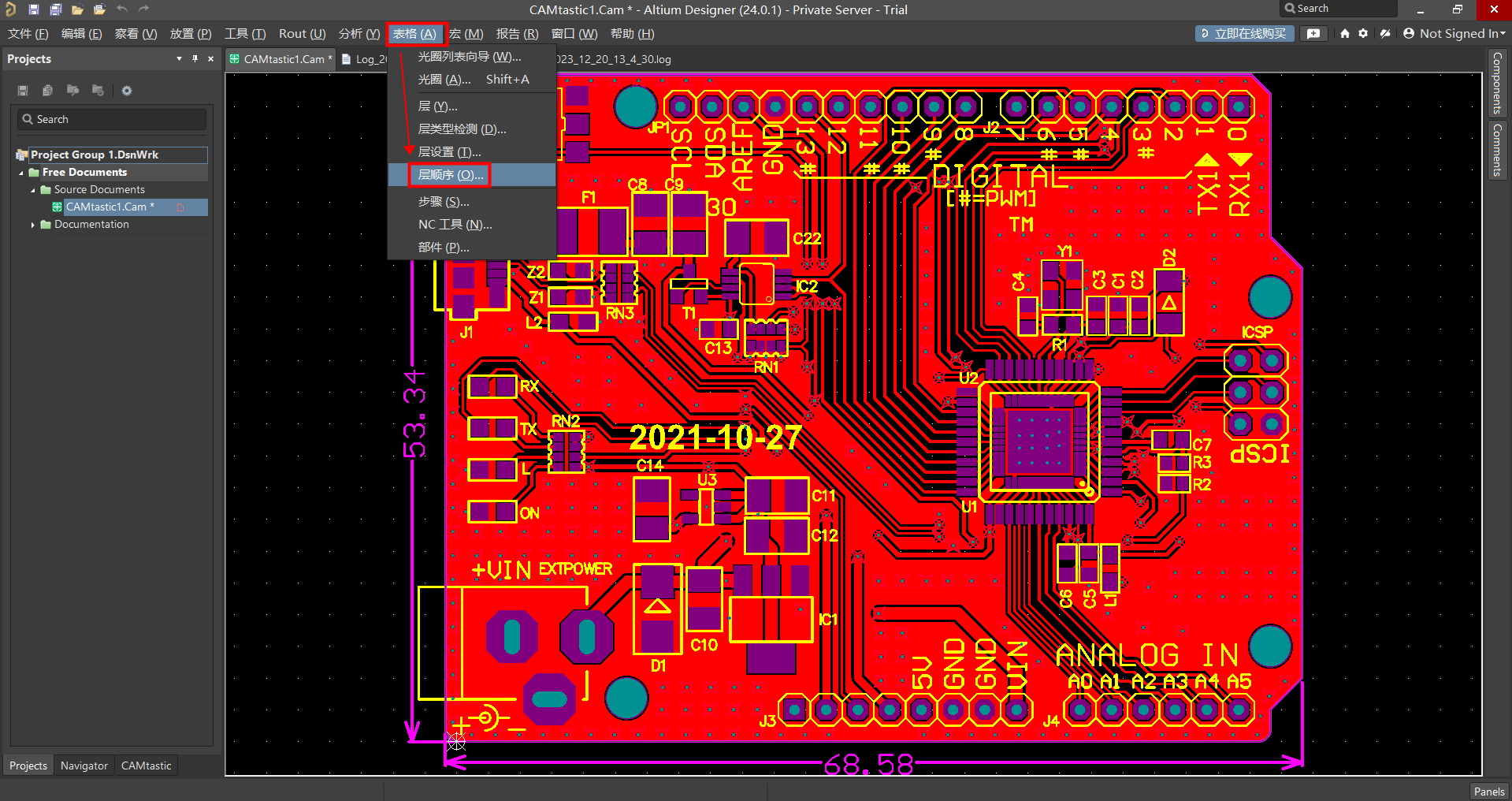

檢查L(zhǎng)ayers Order Table：【表格】→【層順序】
圖 12

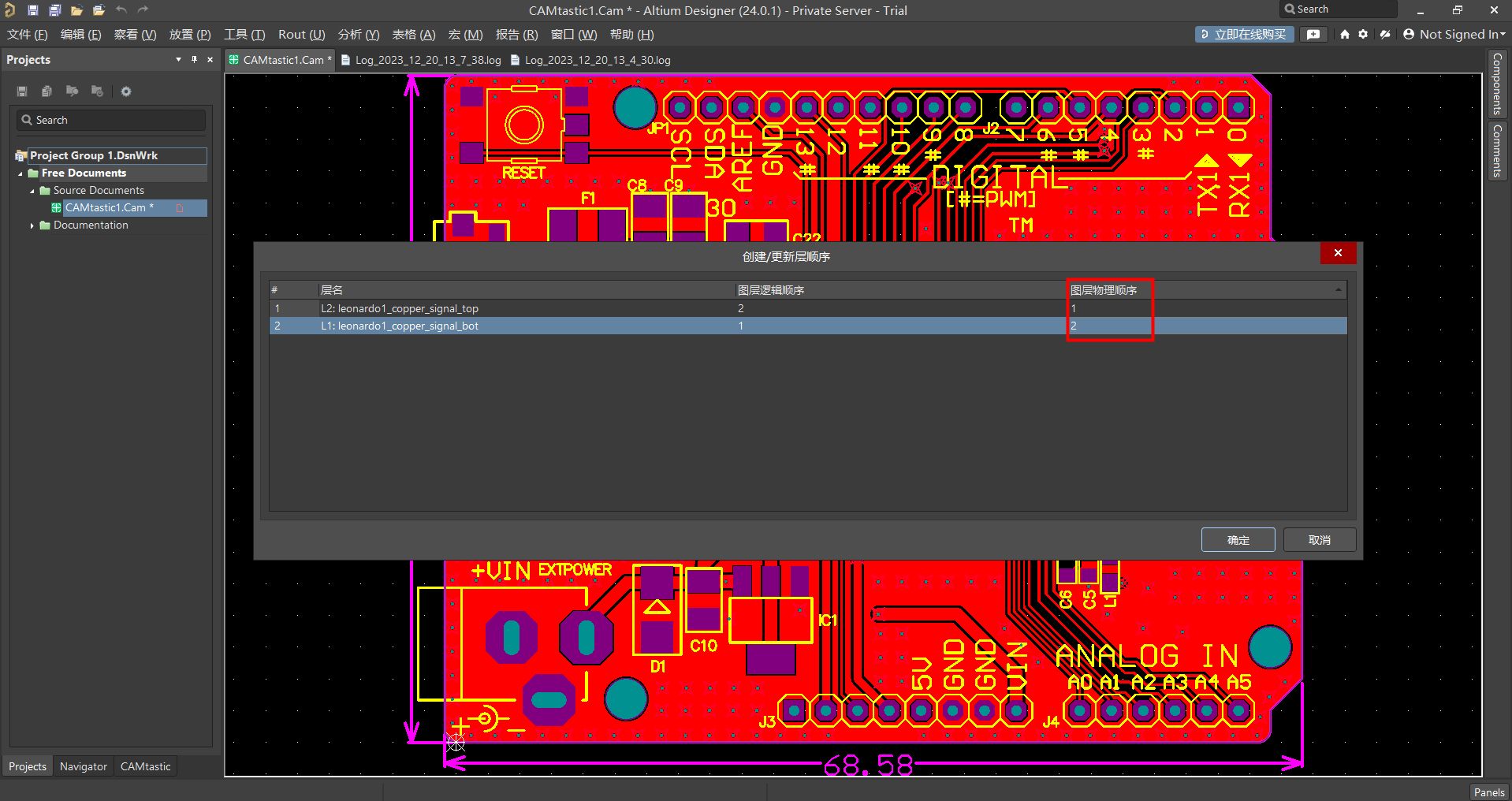

定義所有的信號層（包括 Top、Bottom、中間信號層及內電層）的物理順序。這一步也相當關鍵，如果存在盲、埋孔，這里定義錯誤的話會直接導致 PCB 導出的錯誤。記住，Top 層的 Physical Order 始終是1，其它層的順序按實際的板層結構依次類推，只有兩層板就是 Bottom 層的 Physical Order 是2。Physical Order 中的數字是不可以重復的。
圖 13

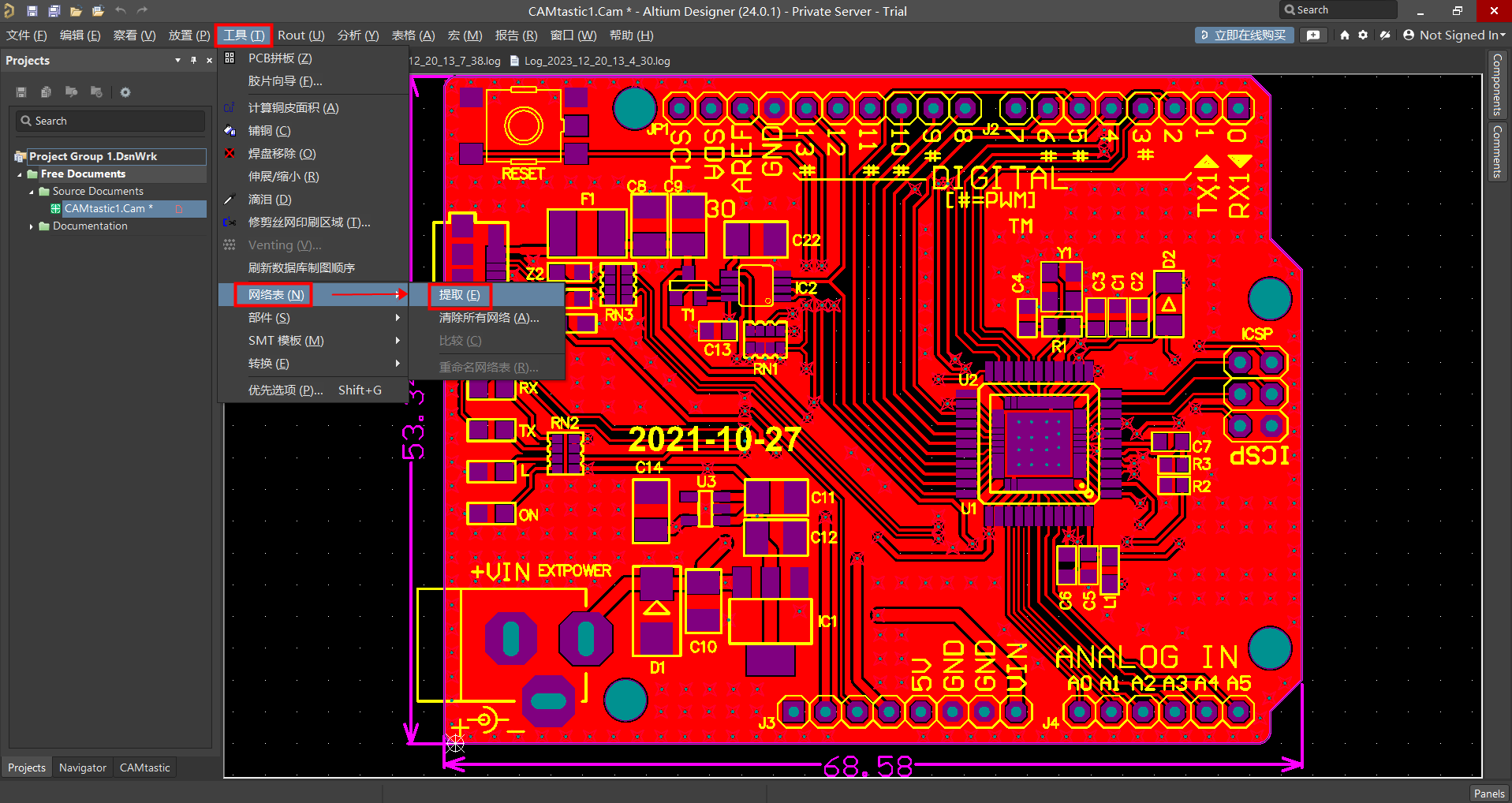

提取網表：【工具】→【網絡表】→【提取】即可訪問此步驟，該步驟取決于前面步驟的準確性。
圖 14

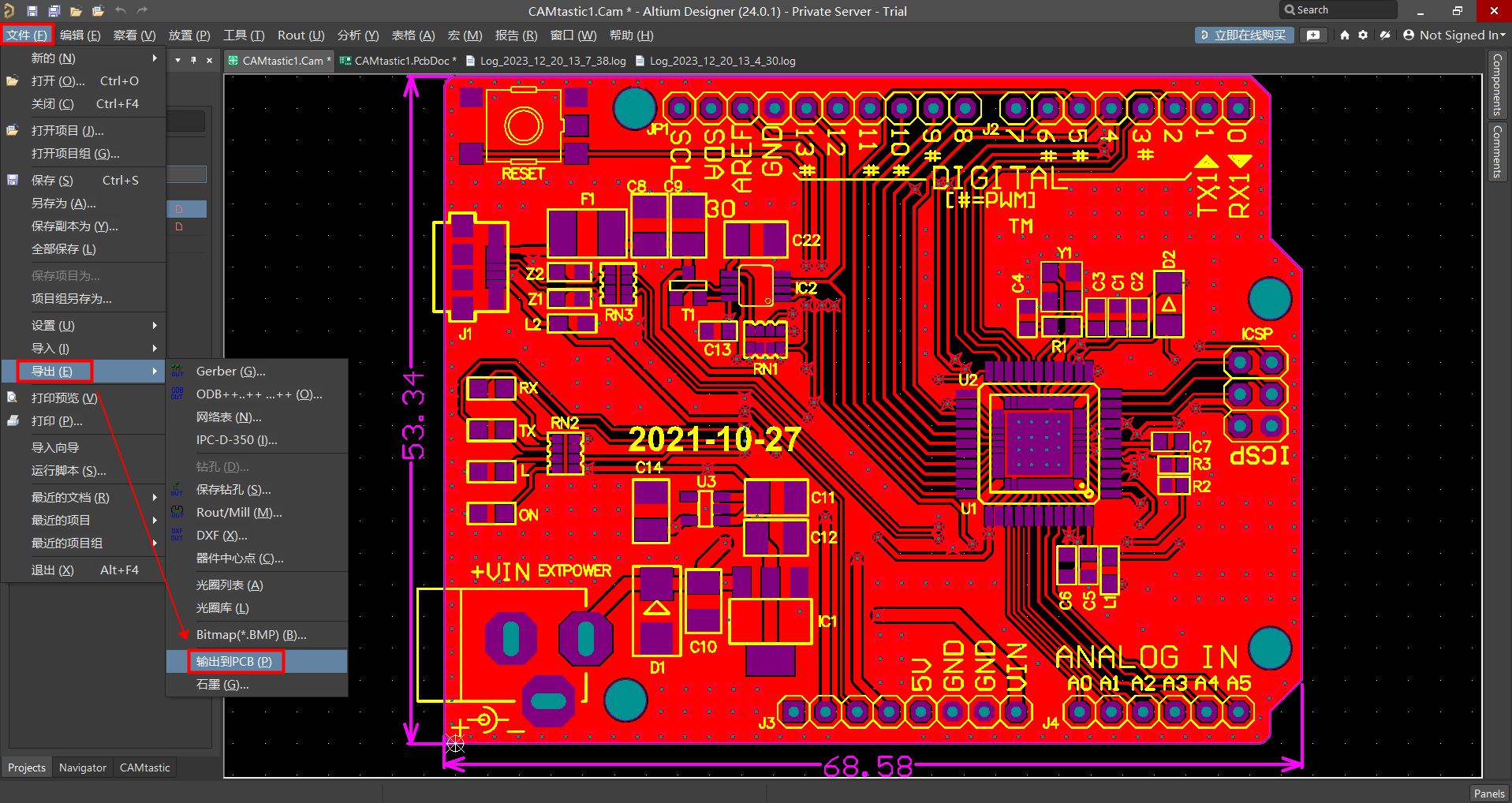

最后生成PCB：【文件】→【導出】→【輸出到 PCB】如果缺少 Net List 或其他信息，【輸出到 PCB】的菜單是灰色不能點擊的。
圖 15

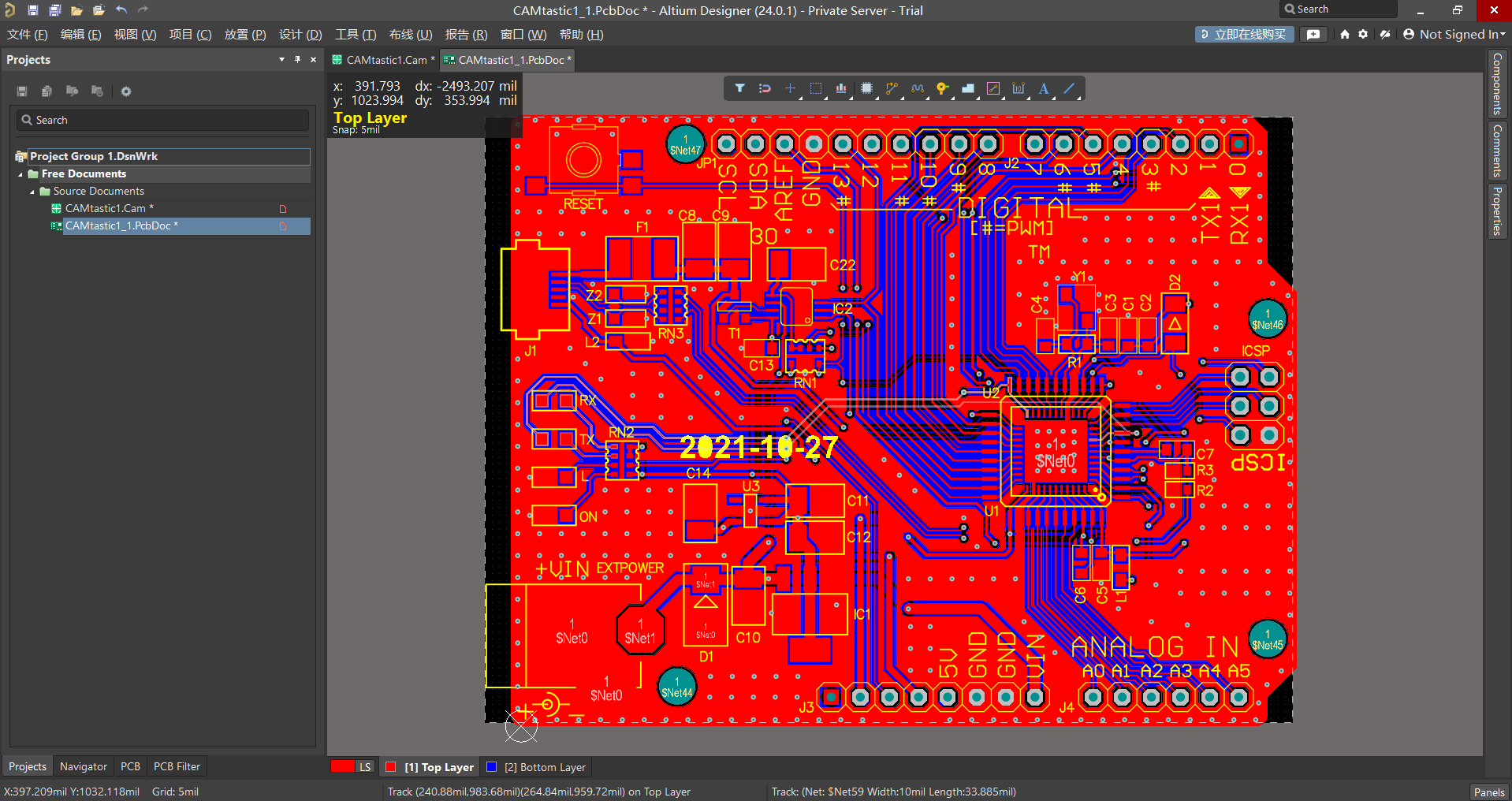

至此基本完成了轉換功能，但是所有的元件已經分解成了線段，Overlay 上的 Designator 也不再是 Text。
圖 16
三、討論分析
將Gerber文件轉換為PCB文件時，可能存在一些弊端，主要是由于Gerber文件和PCB文件之間的本質差異。下面是一些可能的弊端：
● 信息損失： Gerber文件主要包含了PCB的圖形信息，但不包括原始設計中的所有細節和信息。轉換為PCB文件時，可能會丟失一些設計層面的原始數據、組件鏈接和規則約束等。
● 導入錯誤： 雖然有許多工具支持Gerber文件到PCB文件的轉換，但是由于文件格式的差異或特定設計工具的限制，可能會導致一些轉換錯誤。這可能包括圖形不準確、層堆棧錯誤等問題。
● 元器件信息缺失： Gerber文件通常不包含有關元器件的詳細信息，如元器件型號、規格等。在轉換為PCB文件時，這些信息可能需要手動進行添加。
● 缺少規則檢查： Gerber文件中沒有關于電氣規則的信息。在PCB設計中，通常有一些規則和約束，如電氣連接、信號完整性等。這些規則可能無法從Gerber文件中還原，需要重新定義。
四、結論
總體而言，將Gerber文件轉換為PCB文件可能會面臨一些挑戰，尤其是在嘗試修改電路設計或在新的PCB設計工具中重新利用設計時。在可能的情況下，最好是直接使用原始的PCB設計文件，以確保設計的完整性和可編輯性。如果原始設計文件不可用，轉換的過程可能需要一些手動調整和驗證。
