1、 文檔目標

通過Arm DS生成的Map文件，查看工程的堆棧使用情況。

2、 問題場景

在對于工程進行調試和測試的時候，工程師通常需要了解目前工程的堆棧使用情況，是否有函數或者變量占用了過多的堆棧空間。或者在對于一些錯誤進行排查的時候也需要查看堆棧的使用情況。除了可以查看callgraph文件外，也可以通過Map文件進行查看。

3、軟硬件環境

1）、軟件版本：Arm DS 2023.0

2）、電腦環境：Windows 11

3）、外設硬件：無

4、解決方法

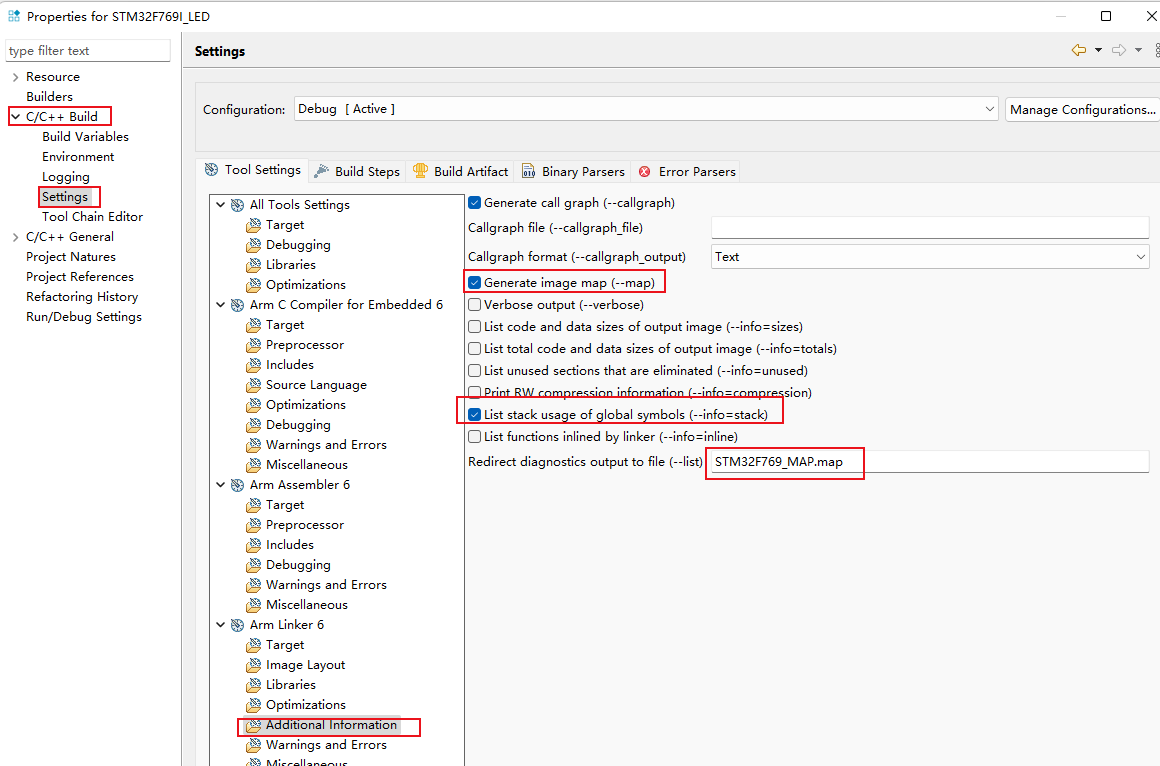

1）、Arm DS要生成Map文件需要在Properties窗口中，C/C++ Build->Setting->Arm Linker 6->Additional Information配置中，勾選Generate image map（--map）。并且在最下面的Redirect diagnostics output to file（--list）后面的輸入框中輸入map文件的文件名（如圖4-1）。

如果需要查看全局變量的堆棧使用情況，需要勾選上List stack usage of global symbols這個選項。

圖4-1

2）、重新構建工程后，就可以在工程目錄下面看到map文件的生成了。（如圖4-2）

圖4-2

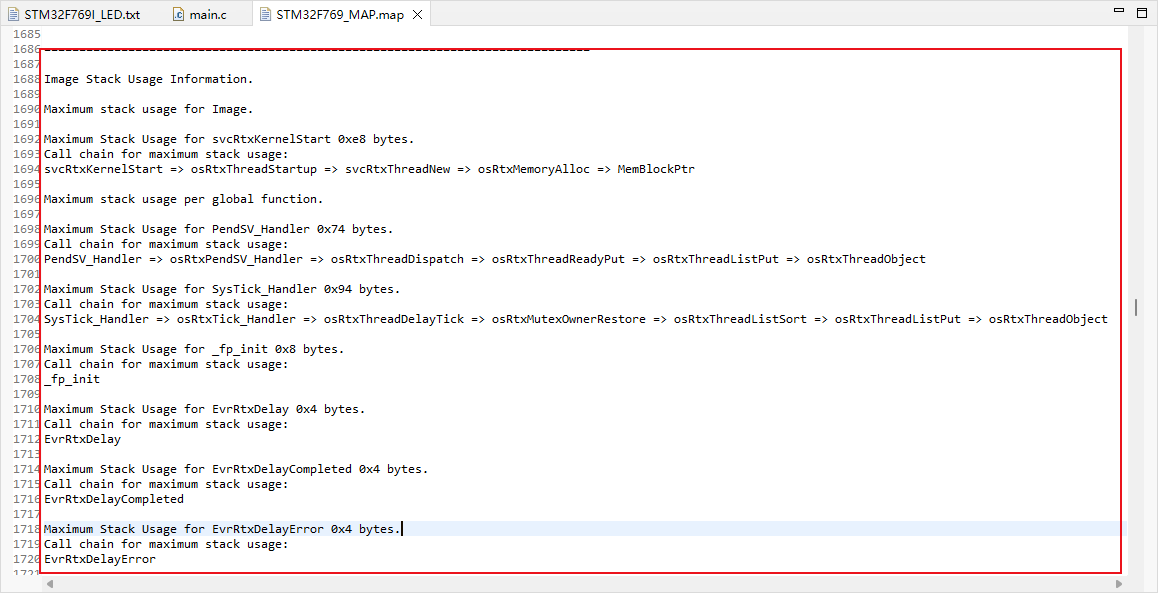

3）、在Map文件的Image Stack Usage Information.部分就可以看全局變量的堆棧情況了（如圖4-3）

Maximum stack usage for Image.（Image部分的最大堆棧使用量）

Maximum Stack Usage for svcRtxKernelStart 0xe8 bytes.（svcRtxKernelStart的最大堆棧使用率0xe8字節）

Call chain for maximum stack usage（最大堆棧使用的調用鏈:）:

svcRtxKernelStart => osRtxThreadStartup => svcRtxThreadNew => osRtxMemoryAlloc => MemBlockPtr（最大調用鏈）

........

Maximum Stack Usage for LED_Initialize 0x70 bytes.(LED_Initialize的最大堆棧使用率為0x70字節。)

Call chain for maximum stack usage(最大堆棧使用的調用鏈):

LED_Initialize => HAL_GPIO_Init（最大調用鏈）

圖4-3
