了解Altium Designer 支持 PCB 中位號修改后是可以重新導回原理圖當中的。
2、 問題場景
位號標注的更改歷來是通過網表文件從原理圖傳遞到 PCB 的。如何從 PCB 中的位號修改導回原理圖？

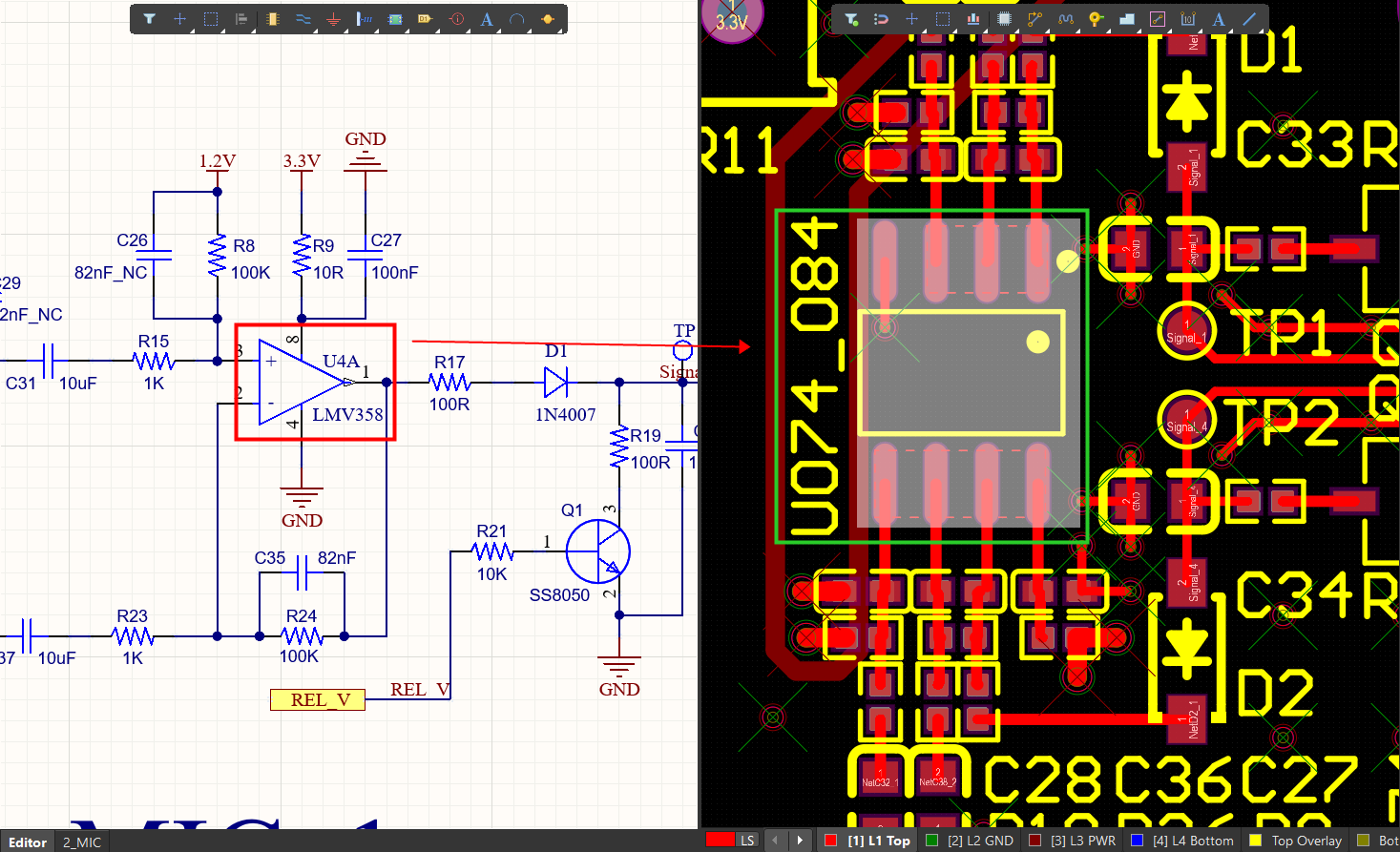

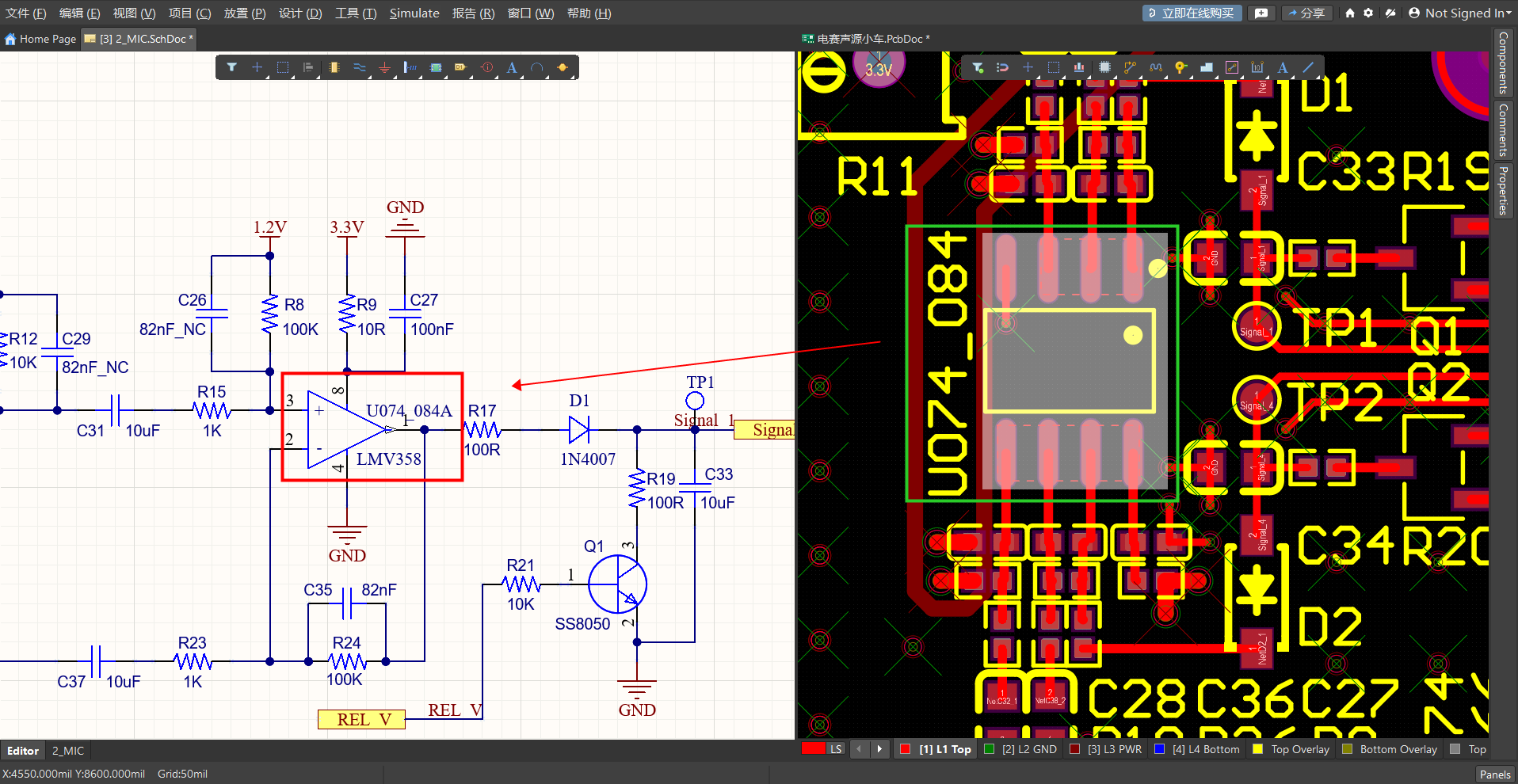

圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 24
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
這是一個舊工具。設計同步的首選方法是“設計”?“更新原理圖”命令。

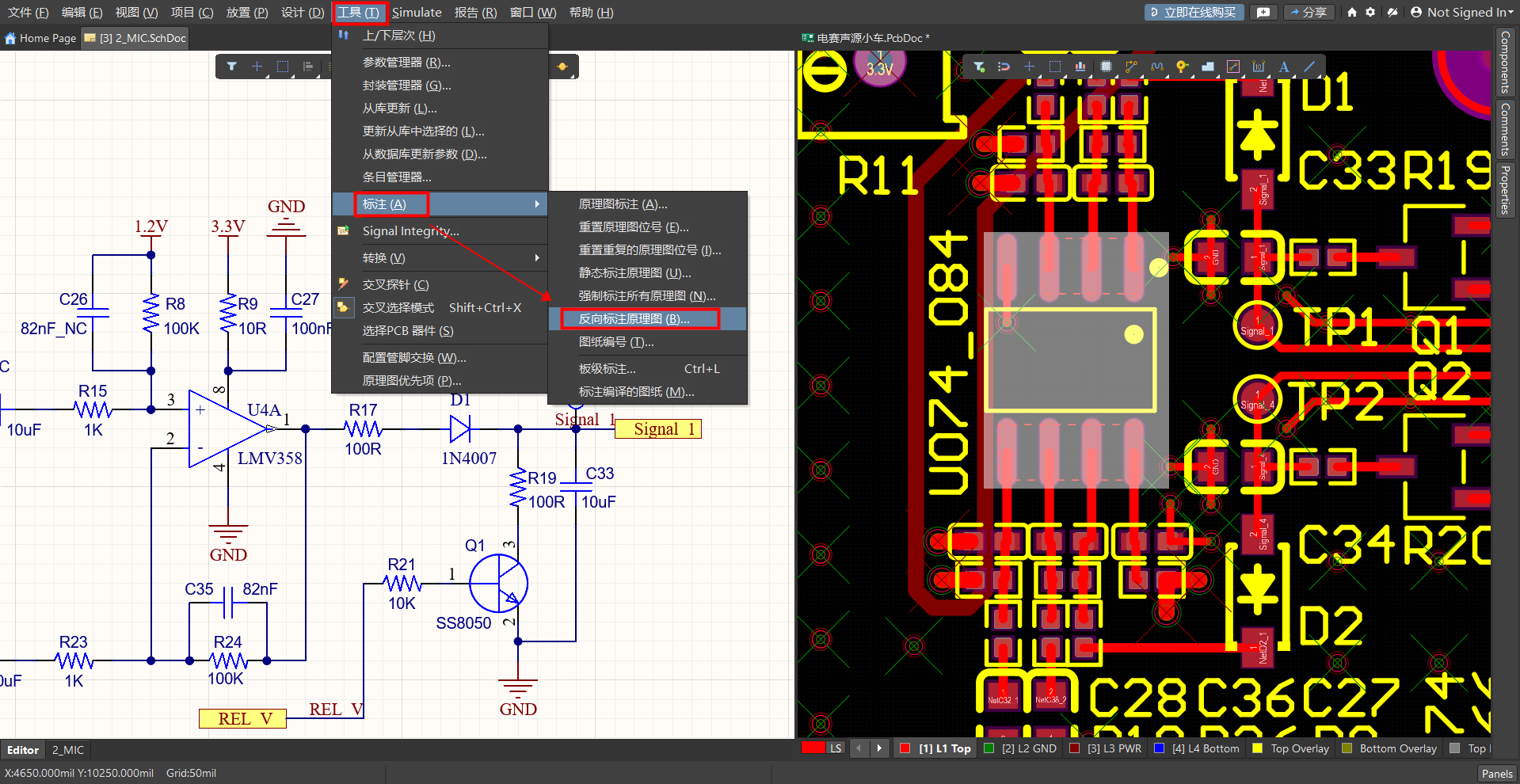

菜單欄下打開：【工具】→【標注】→【反向標注】
圖 1

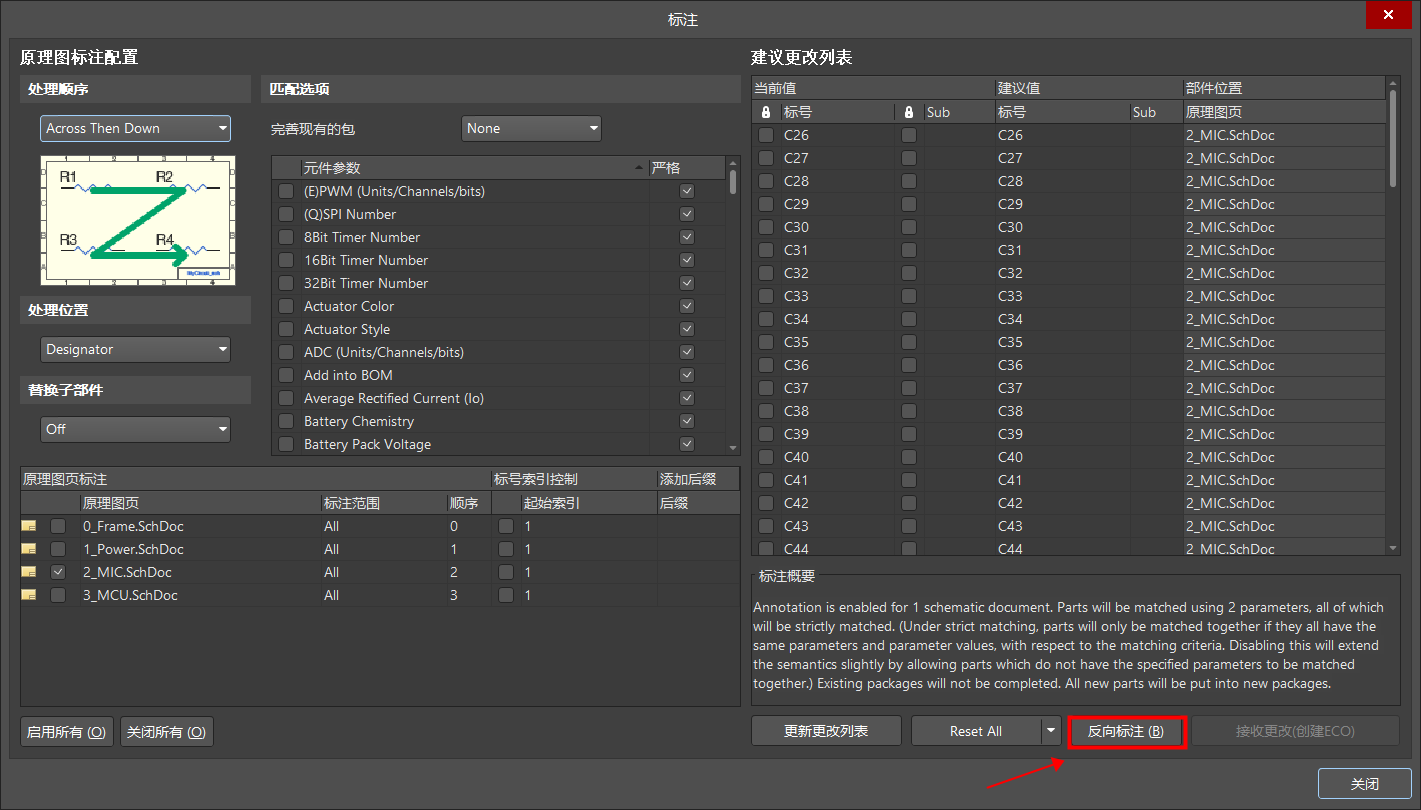

或者在【標注】對話框下點擊【反向標注】
圖 2

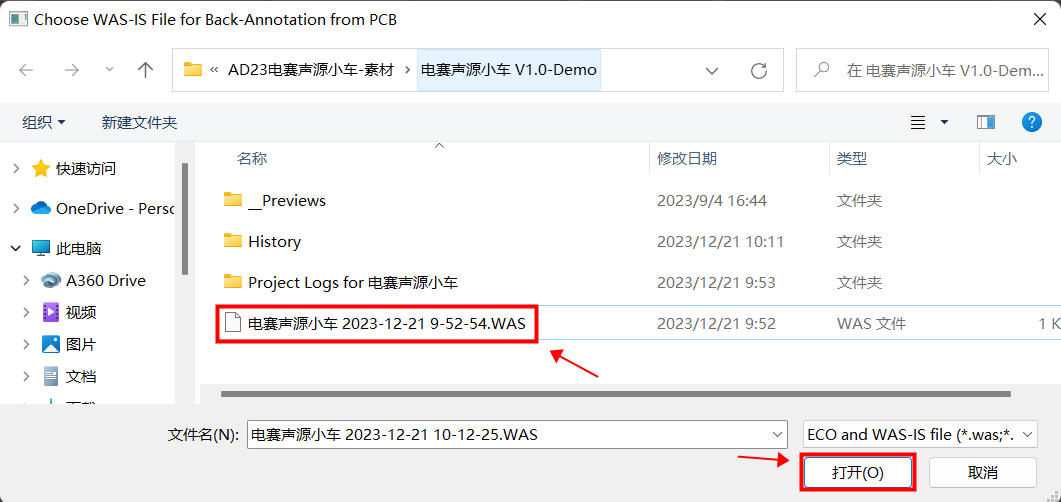

啟動【反向標注】命令后，將出現【Choose WAS-IS File for Back-Annotation from PCB】對話框。瀏覽并選擇所需的 .was（或?.eco）文件。
注：該文件的文件名中包含日期和時間。
圖 3

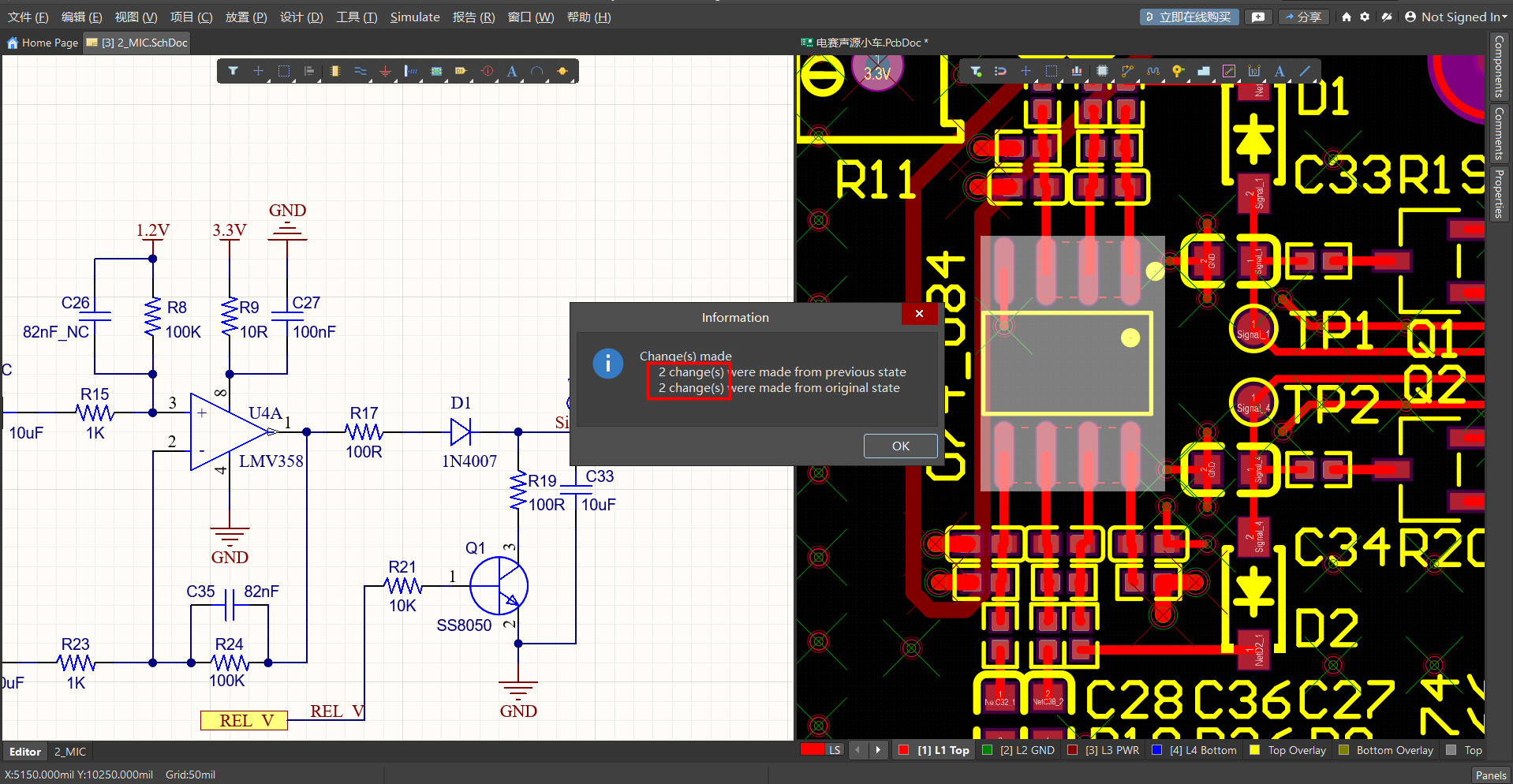

此時會有信息提示框，原理圖存在幾處變動。
圖 4

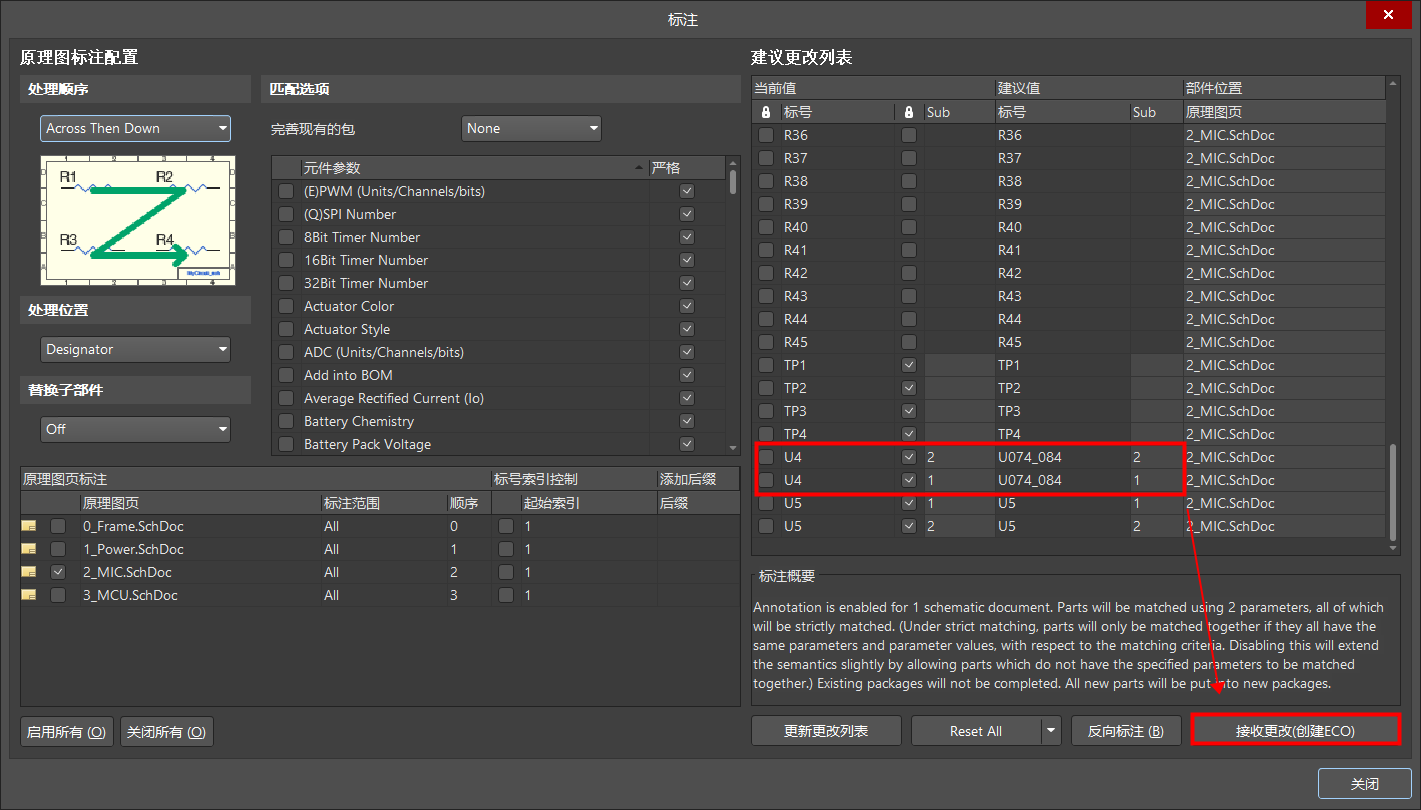

在【標注】對話框中，建議更改列表已將變更信息導入，點擊【接受更改創建（ECO）】
圖 5

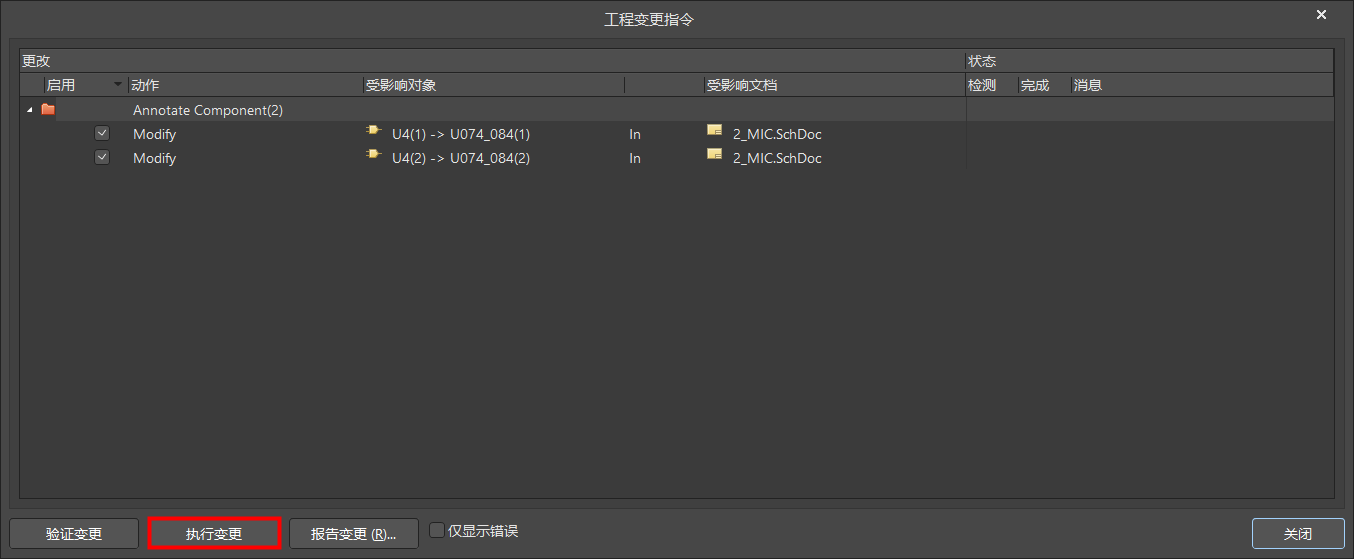

在【工程變更指令】對話框中，點擊【執行變更】
圖 6
此時原理圖中的位號已和 PCB 中的位號進行了同步。
圖 7
5、 使用局限性

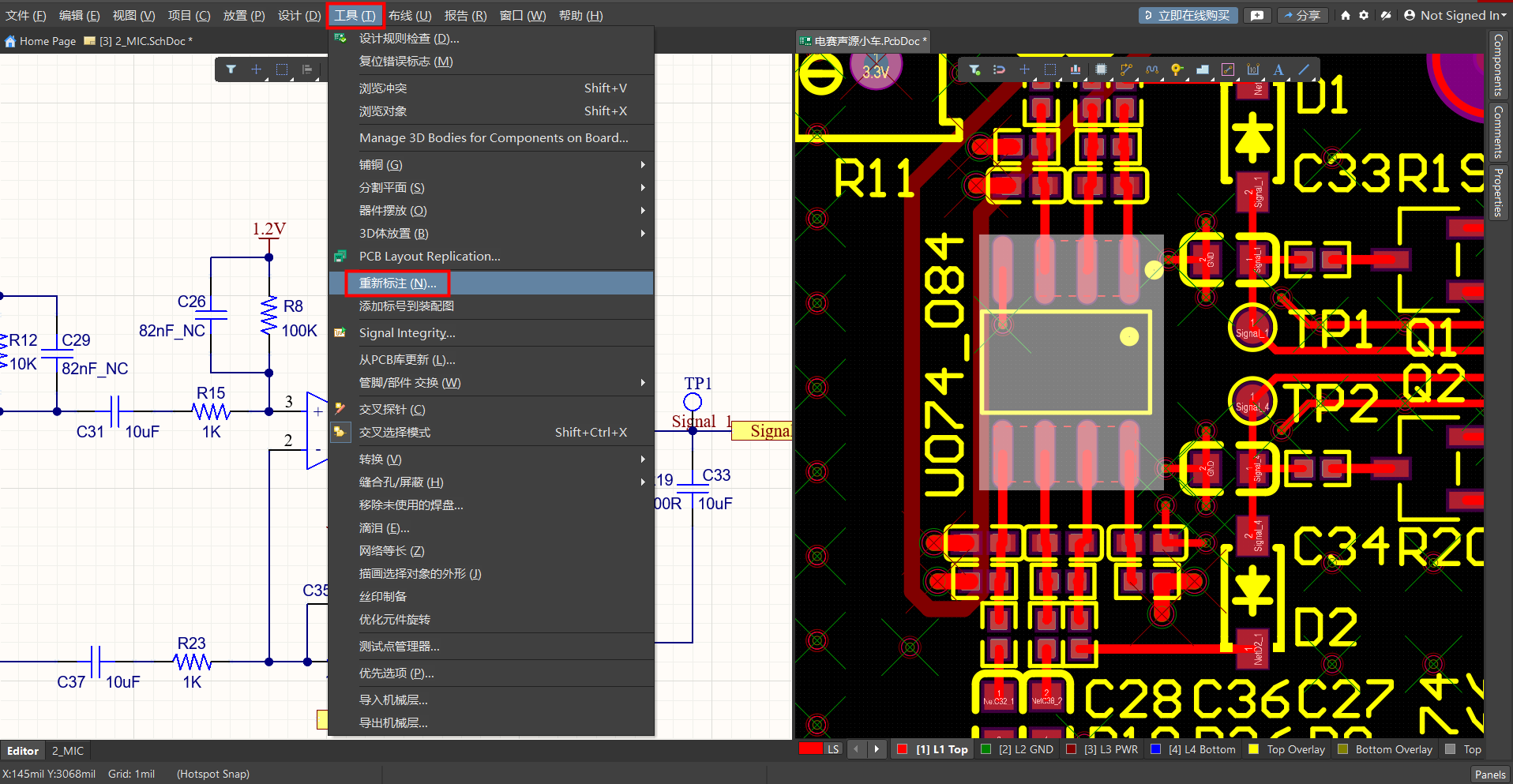

【反向注釋】指令執行需要用到 .was（或?.eco）文件，只有在 PCB 編輯器中執行【工具】→【重新標注】指令后，會在工程目錄下形成 .was（或?.eco）文件（每次重新注釋都會生成一個唯一的 .was 文件）。
