1、 文檔目標

DXF文件標注尺寸和導入測量尺寸不一致解決辦法。

2、 問題場景

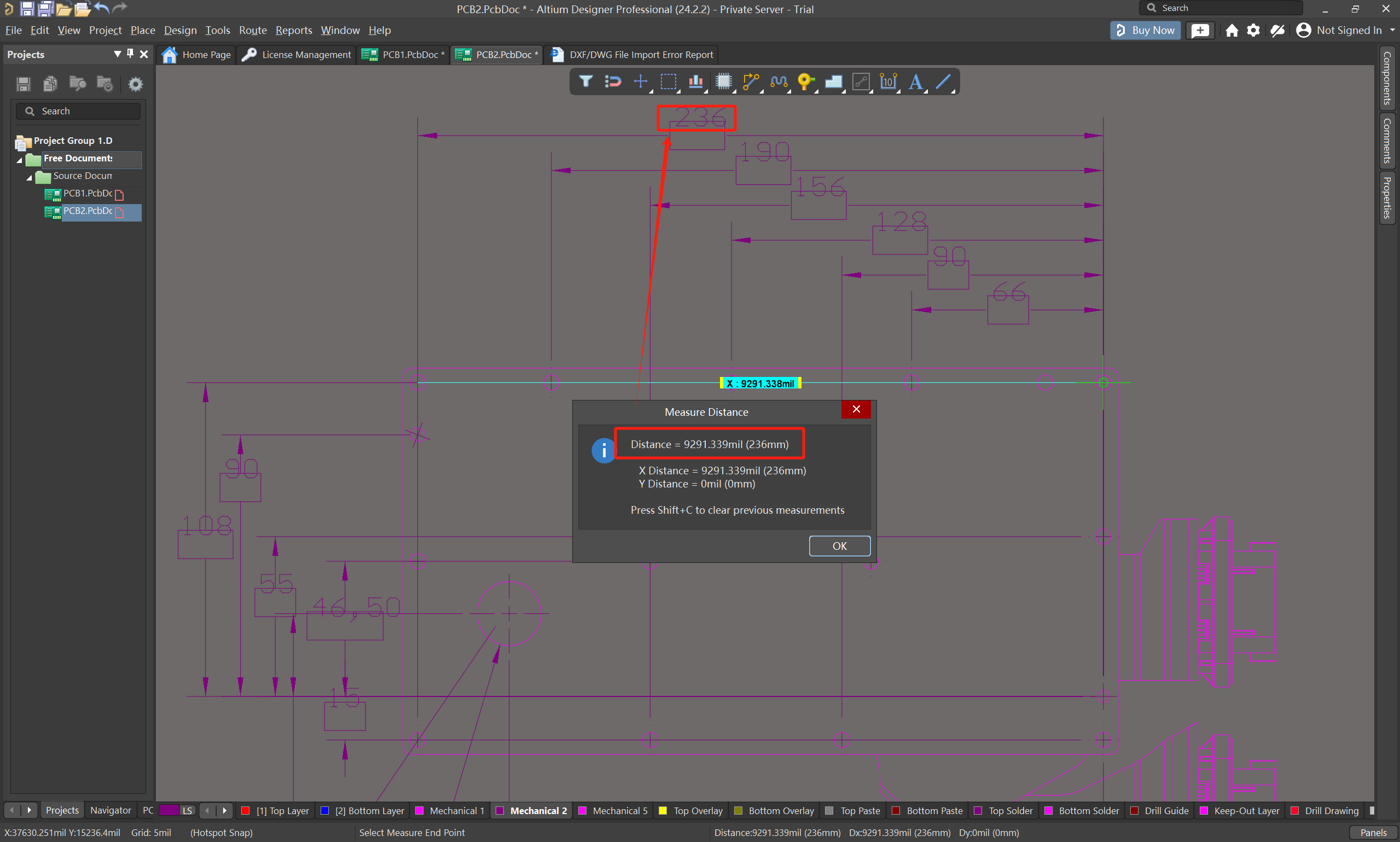

導入 DXF 文件，使用測量工具發現，測量結果和標注結果不一致，縮小了一倍。

圖 1

3、軟硬件環境

1）、軟件版本：Altium Designer 24

2）、電腦環境：Windows 10

3）、外設硬件：無

4、解決方法

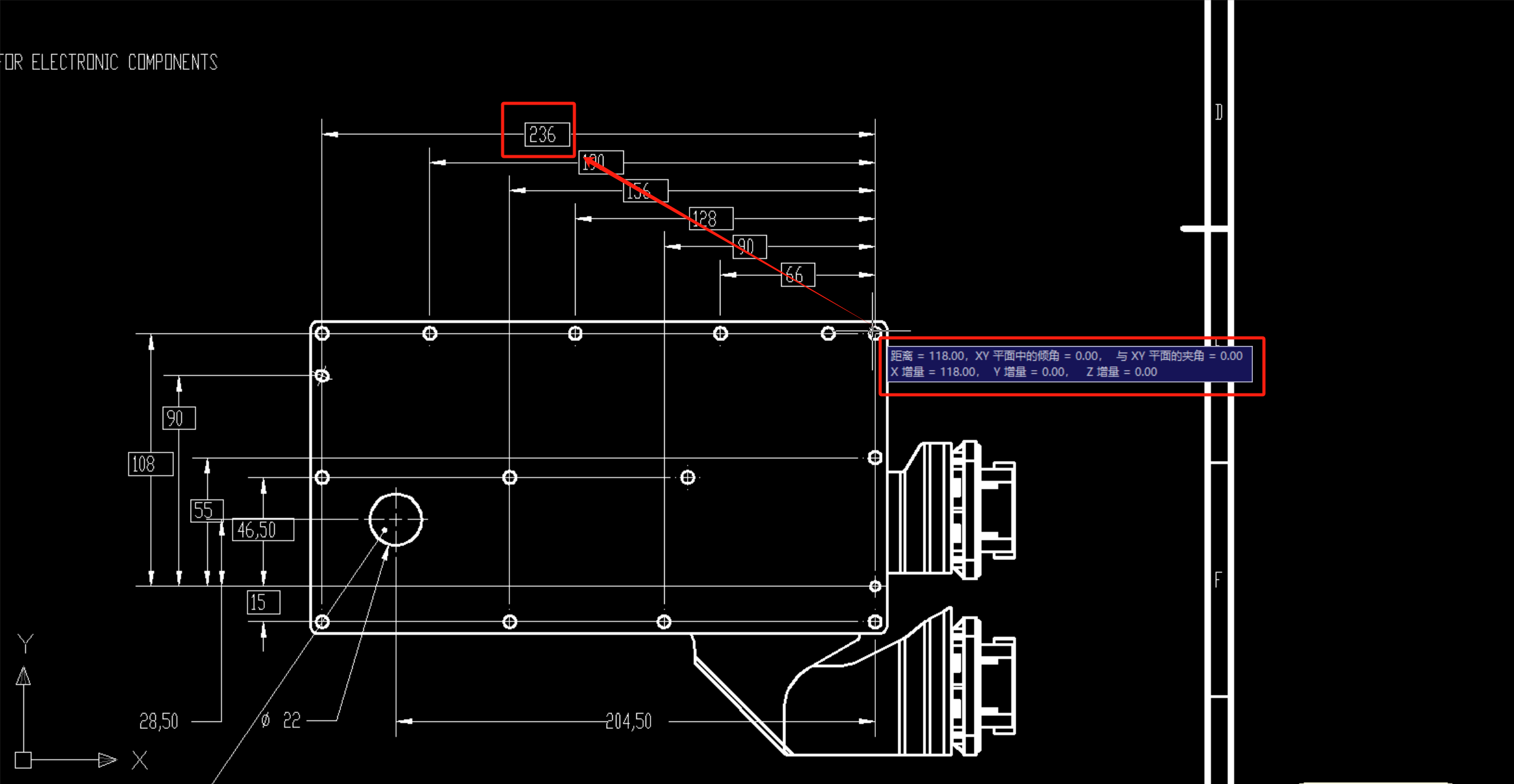

使用 CAD 軟件打開該文件，測量快捷鍵“DI”顯示為 118，測量快捷鍵“DLI”顯示為 236，相差一倍，和導入 AD 軟件結果相同。

圖 2

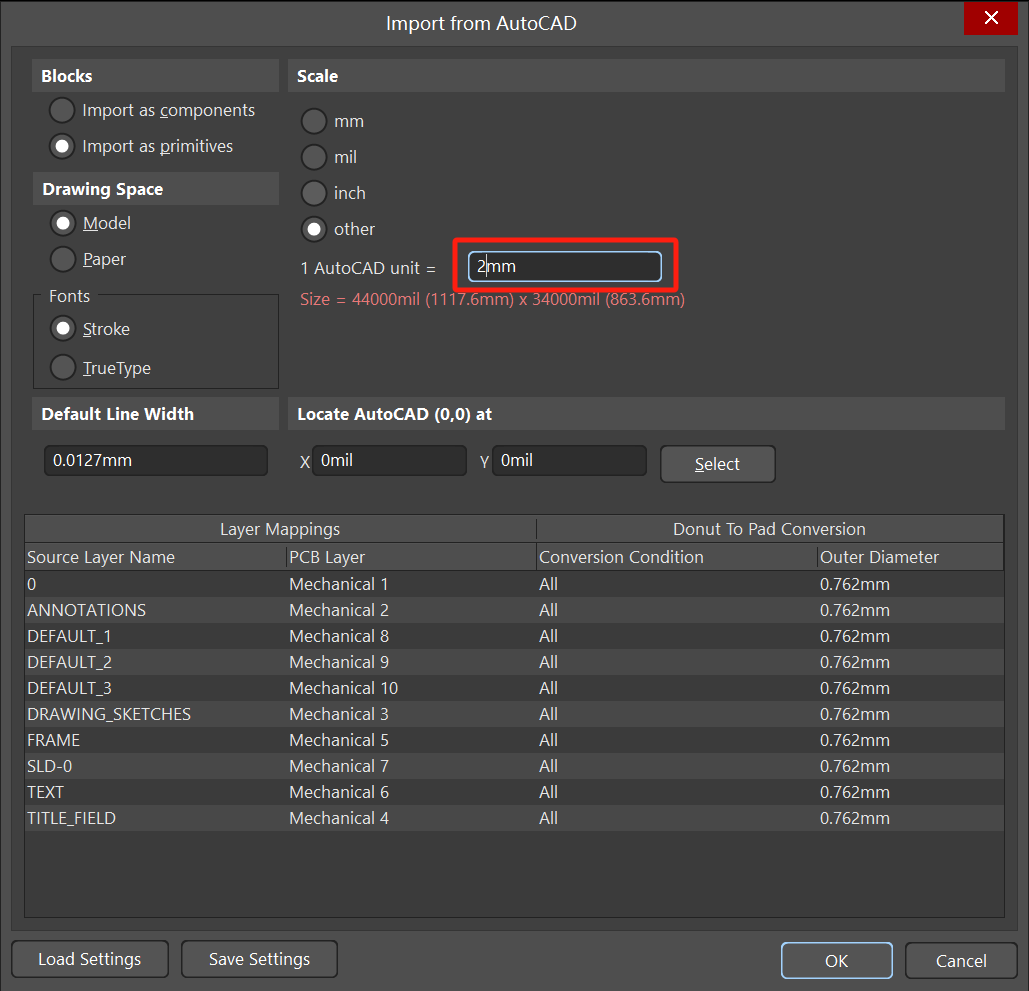

可以在導入 DXF 文件時，設置導入比例：1AutoCAD unit=2mm

圖 3

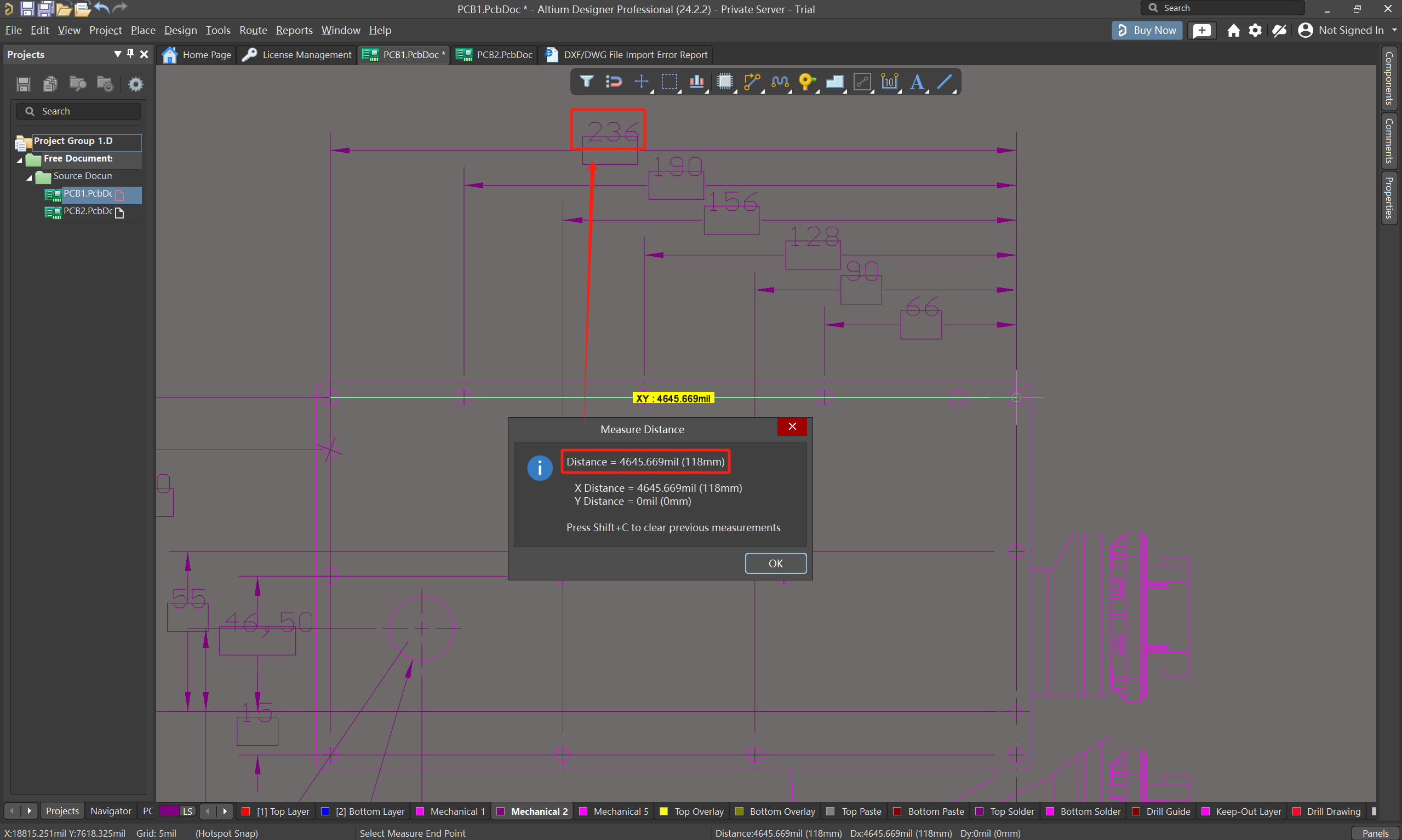

此時測量距離與標注相同了。

圖 4
