1、 問題場景

如下圖所示在 PCB 內放置鉆孔表信息完整，但是在 Draftsman 中添加鉆孔表后發現鉆孔信息被折疊，顯示不全的現象。

這里以【Hole Size】參數舉例。

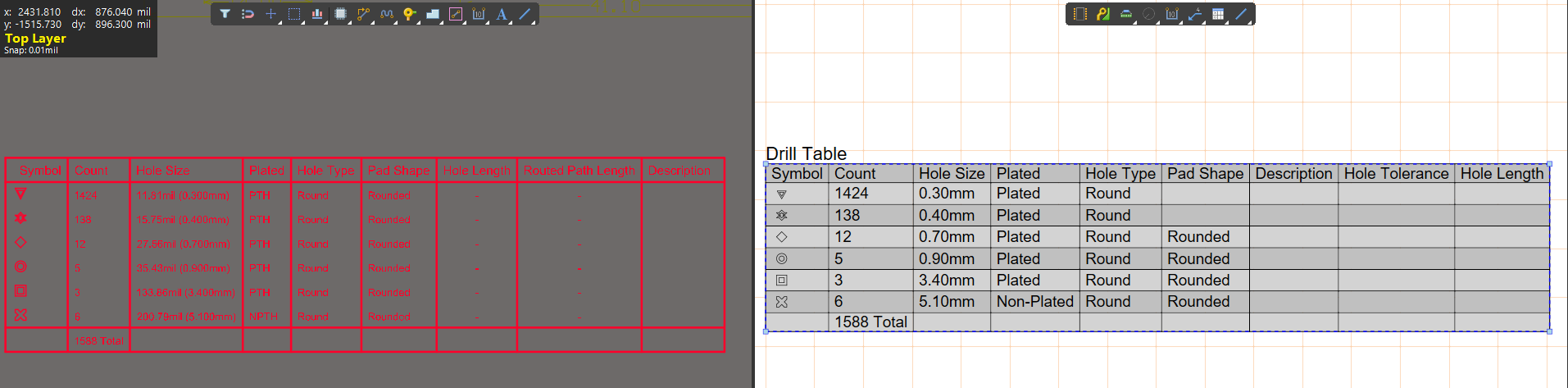

圖 1

2、軟硬件環境

1）、軟件版本：Altium Designer 24.5.2

2）、電腦環境：Windows 10

3）、外設硬件：無

3、解決方法

在 Draftsman 中放置 Drill Table 后需要調整顯示的信息。

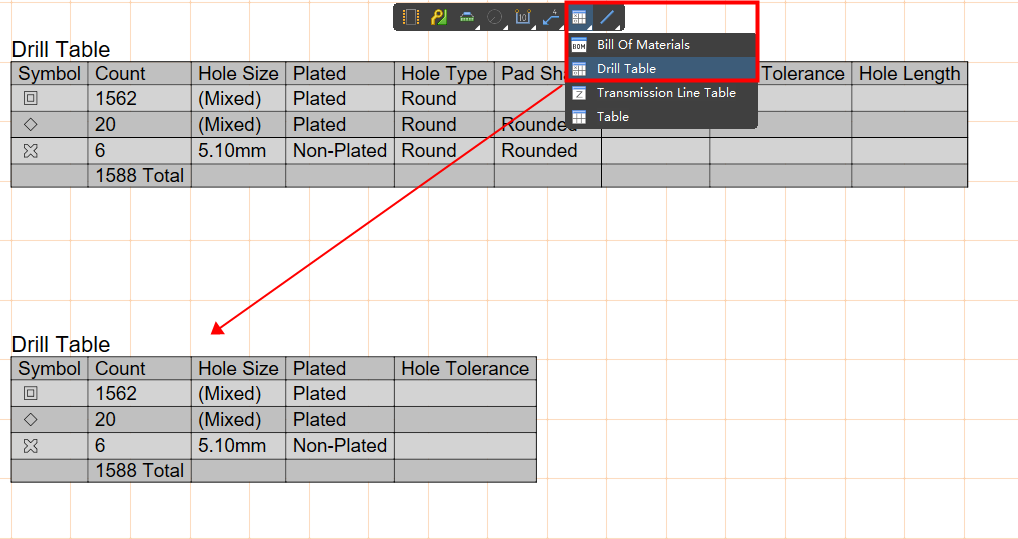

圖 2

雙擊 Drill Table，打開屬性面板【Columns】顯示對應表頭信息。

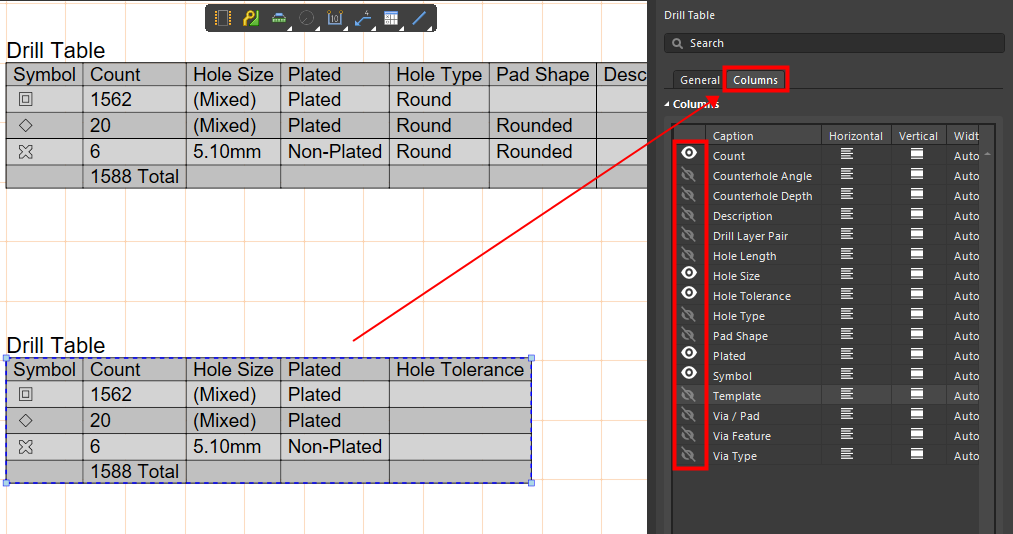

圖 3

在 Drill Table 屬性中點擊【Drill Symbol】，打開【Drill Symbol Configurations】對話框，點擊【All objects】→【OK】

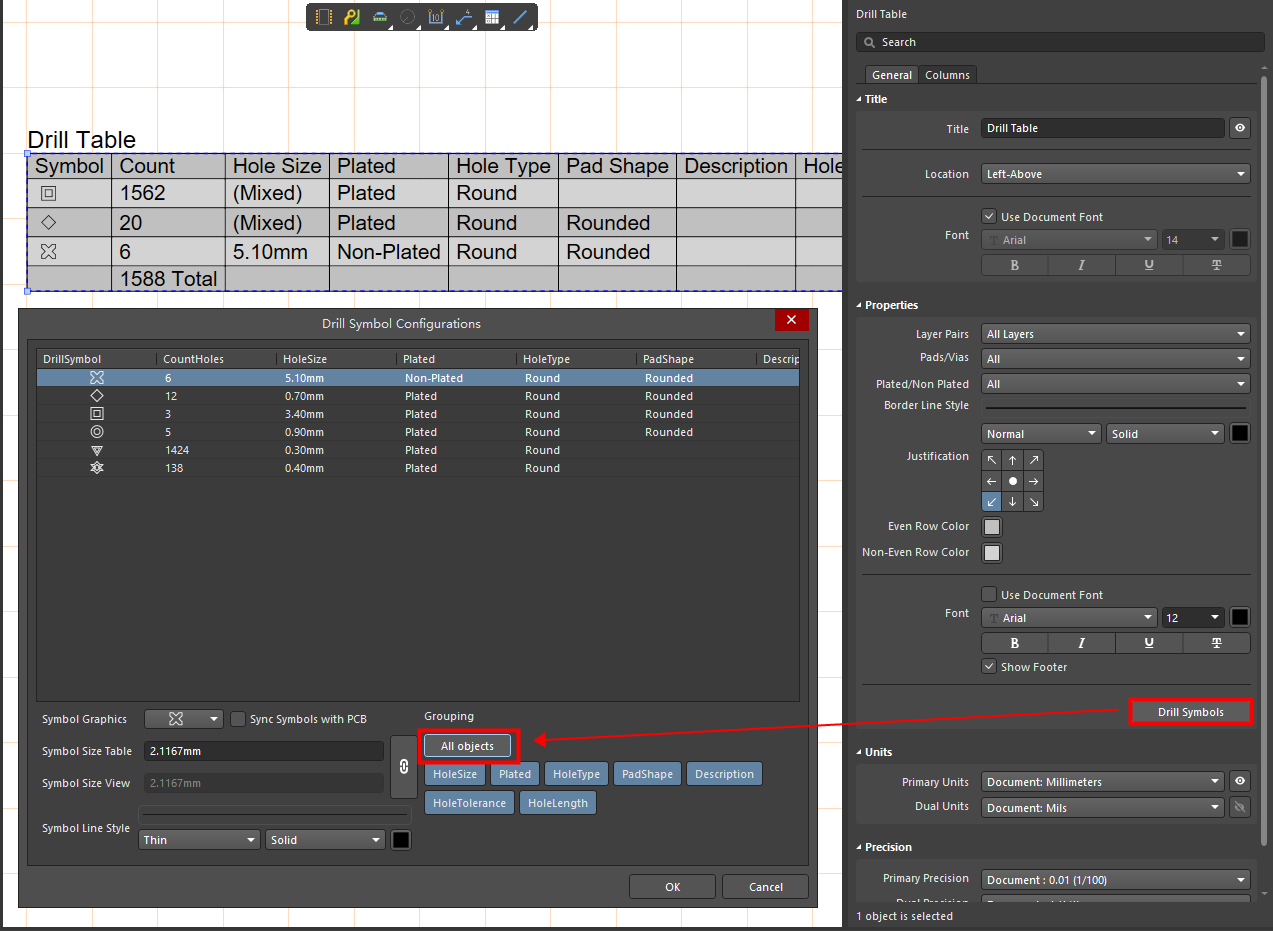

圖 4

此時 Draftsman 中的鉆孔表就和 PCB 放置的鉆孔表一致了。

圖 5
