1、問題場景

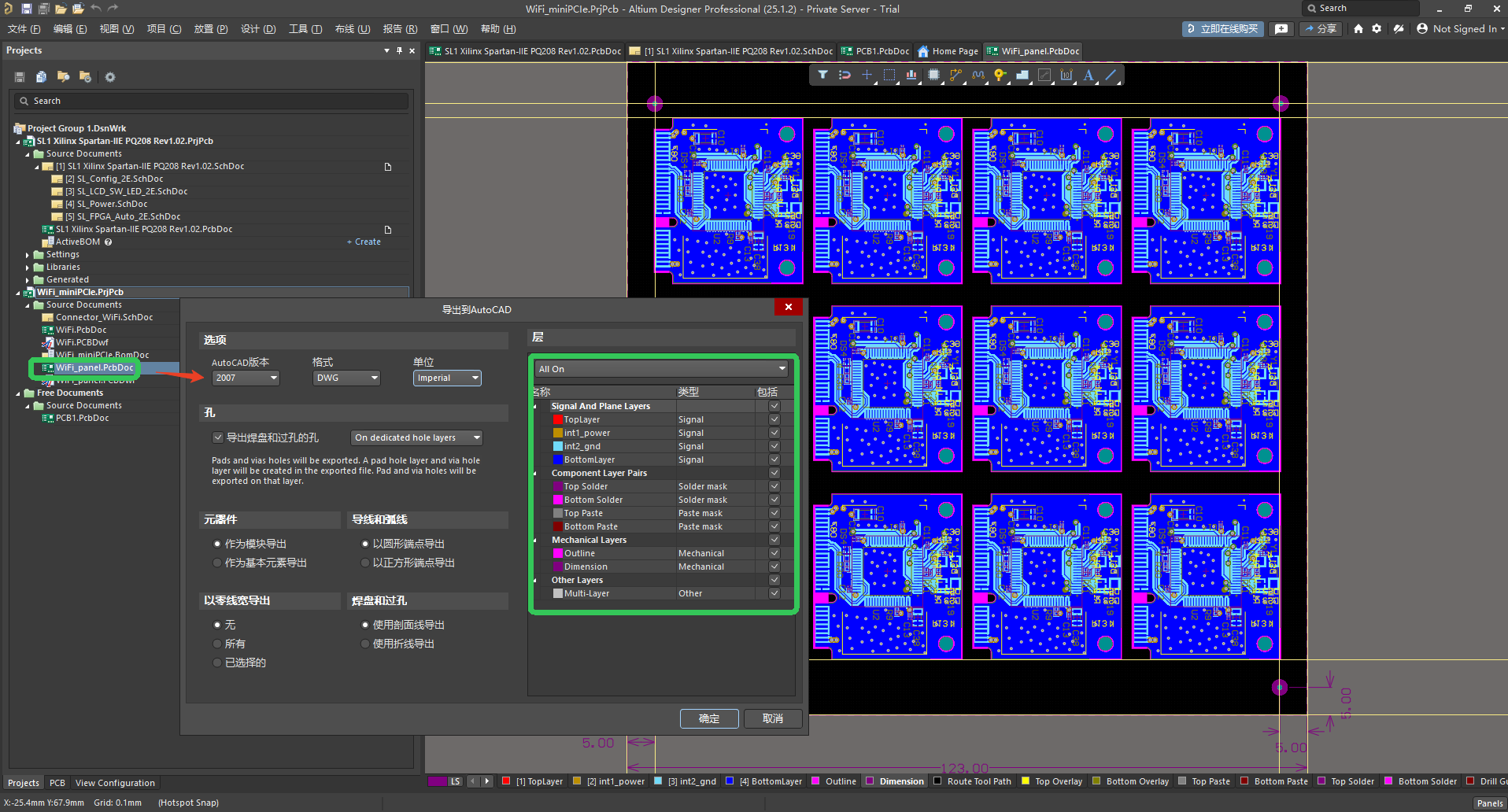

在進行文件輸出時，通過陣列拼版方式生成的示例文件被導出為 DXF/DWG 格式，并確保在設置中已全選包含的所有圖層信息。

圖 1

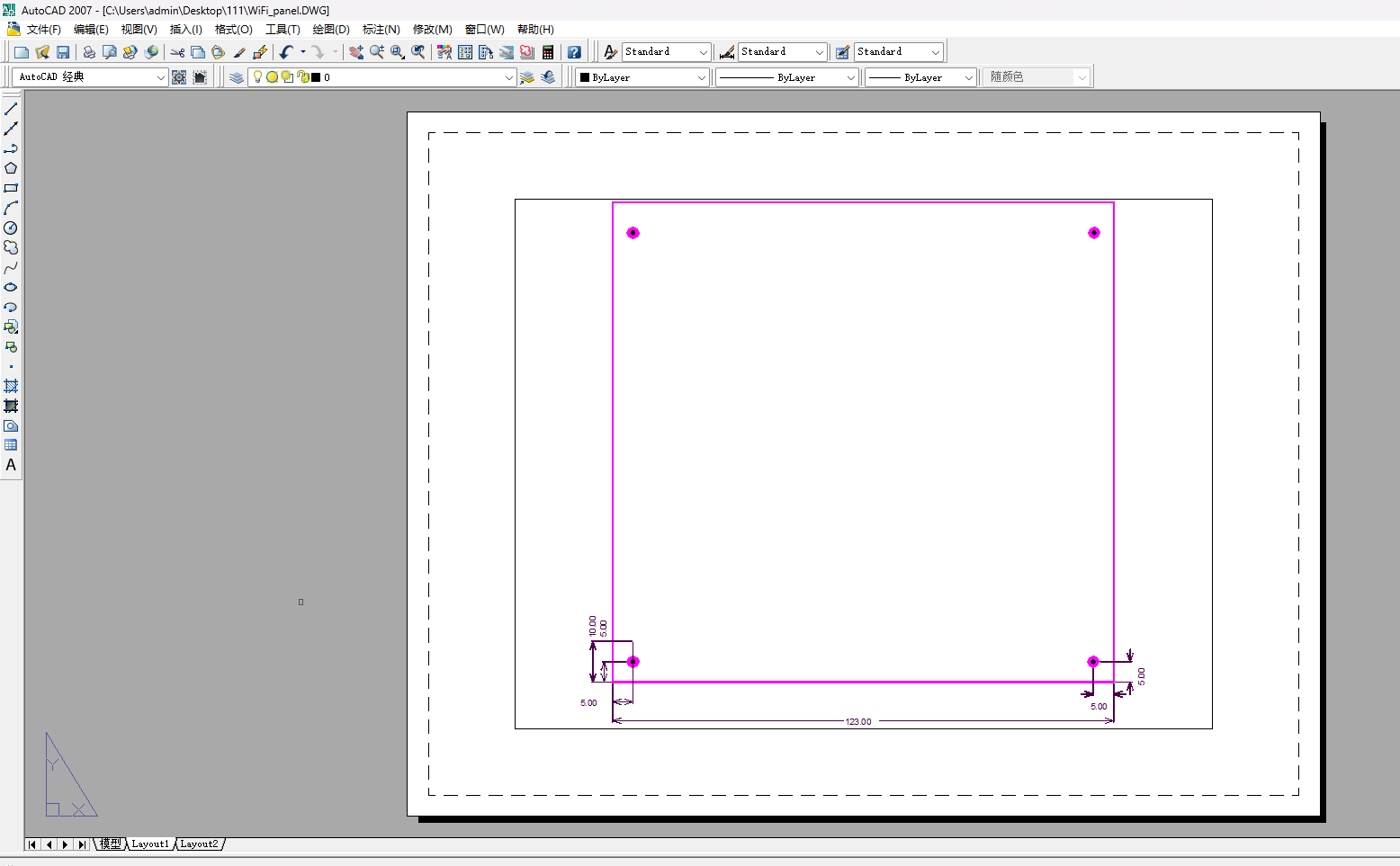

在 CAD 軟件中，打開輸出后的文件只能看到板框及 Mark 點。

圖 2

2、軟硬件環境

1）、軟件版本：Altium Designer 無版本限制

2）、電腦環境：Windows 10

3）、外設硬件：無

3、解決方法

該問題屬于當前功能模塊中的已知缺陷，可通過以下方案予以暫時性解決。

1）、PCB document >> File >> Fabrication Outputs >> Gerber Files

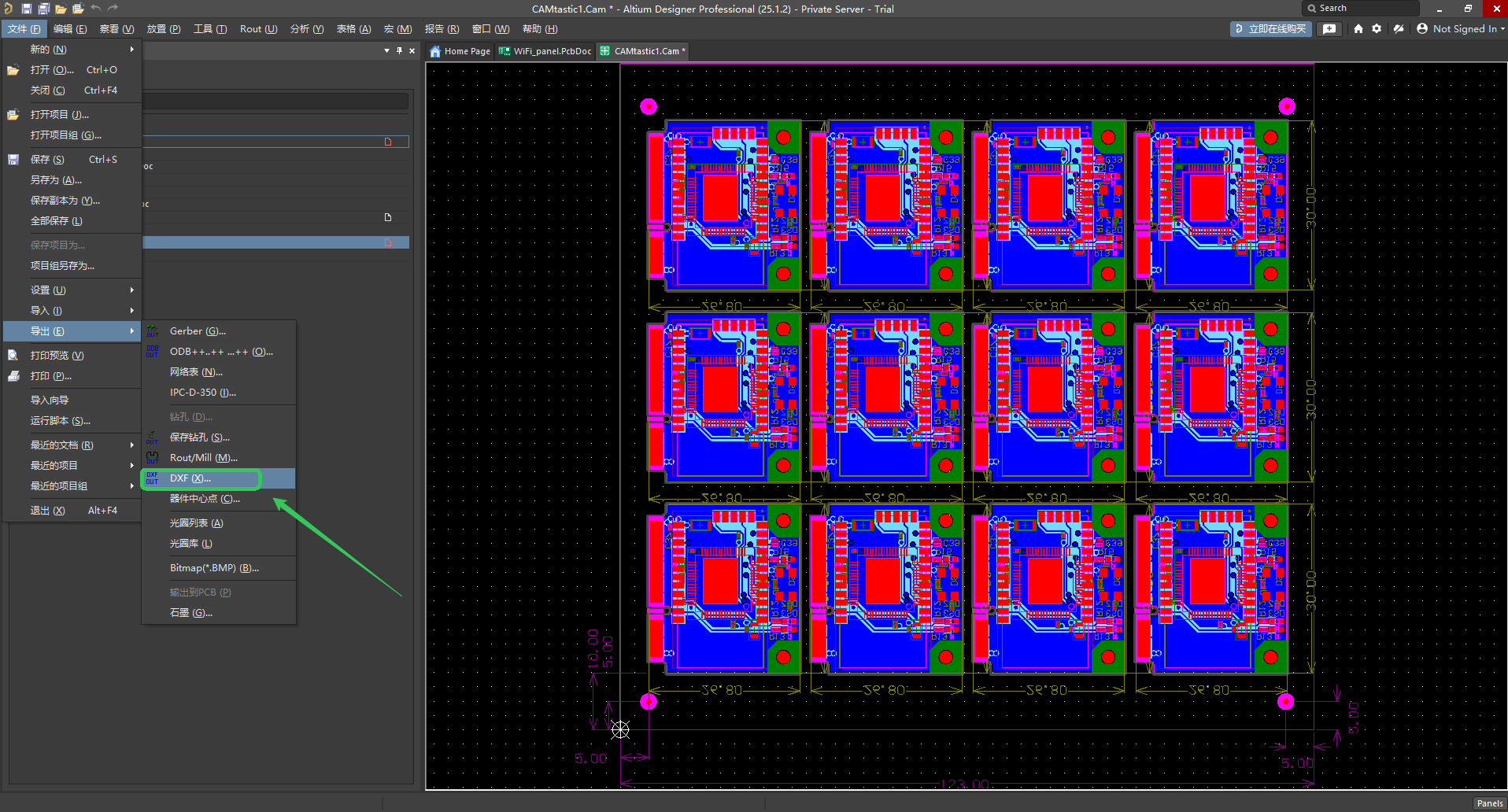

2）、CAMtastic >> File >> Export >> DXF

圖 3

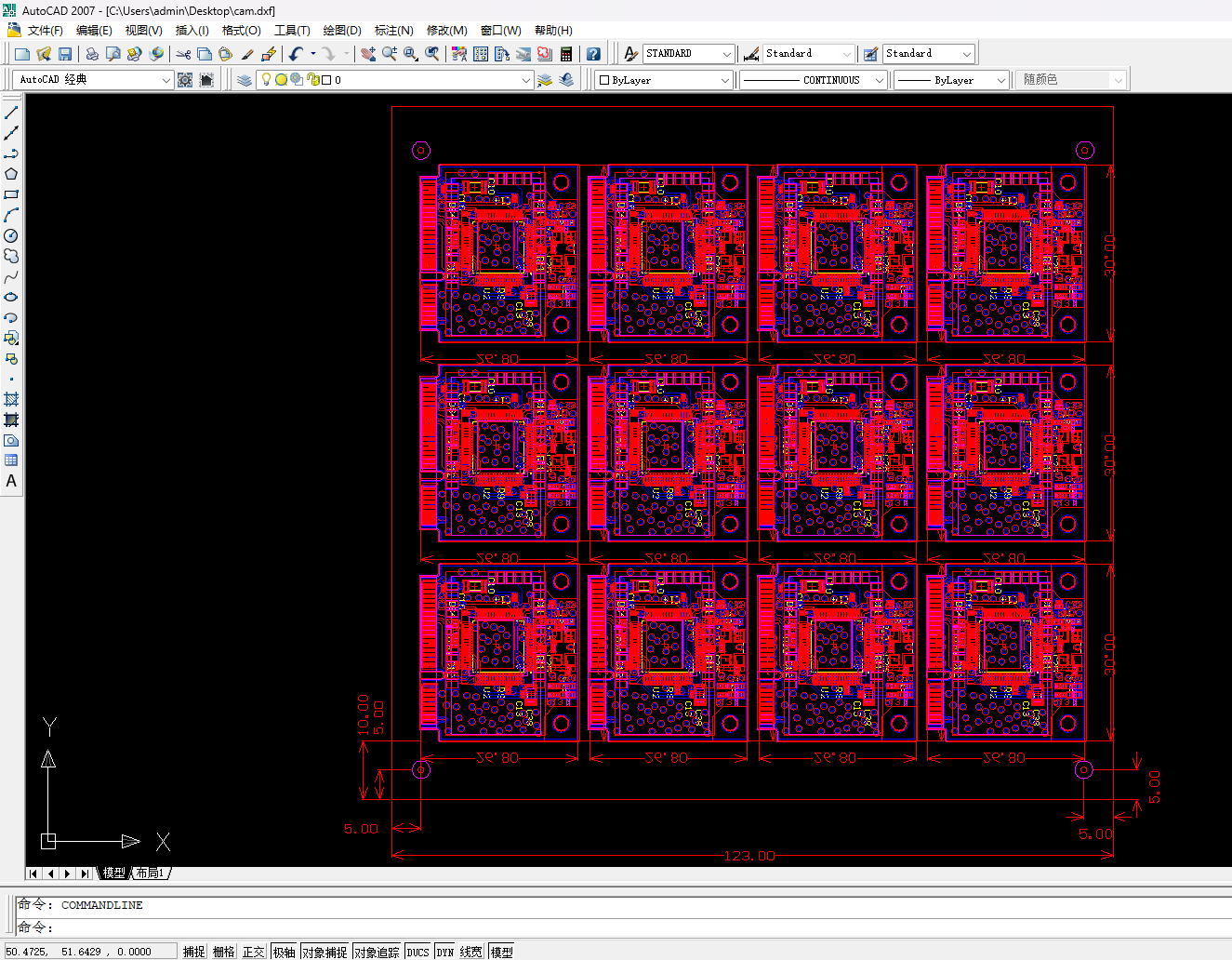

當前已順利完成陣列拼版的 DXF 文件輸出操作，成功生成符合設計規范的矢量化圖形數據，確保了文件在后續加工或工程應用中的高精度與兼容性。

圖 4
