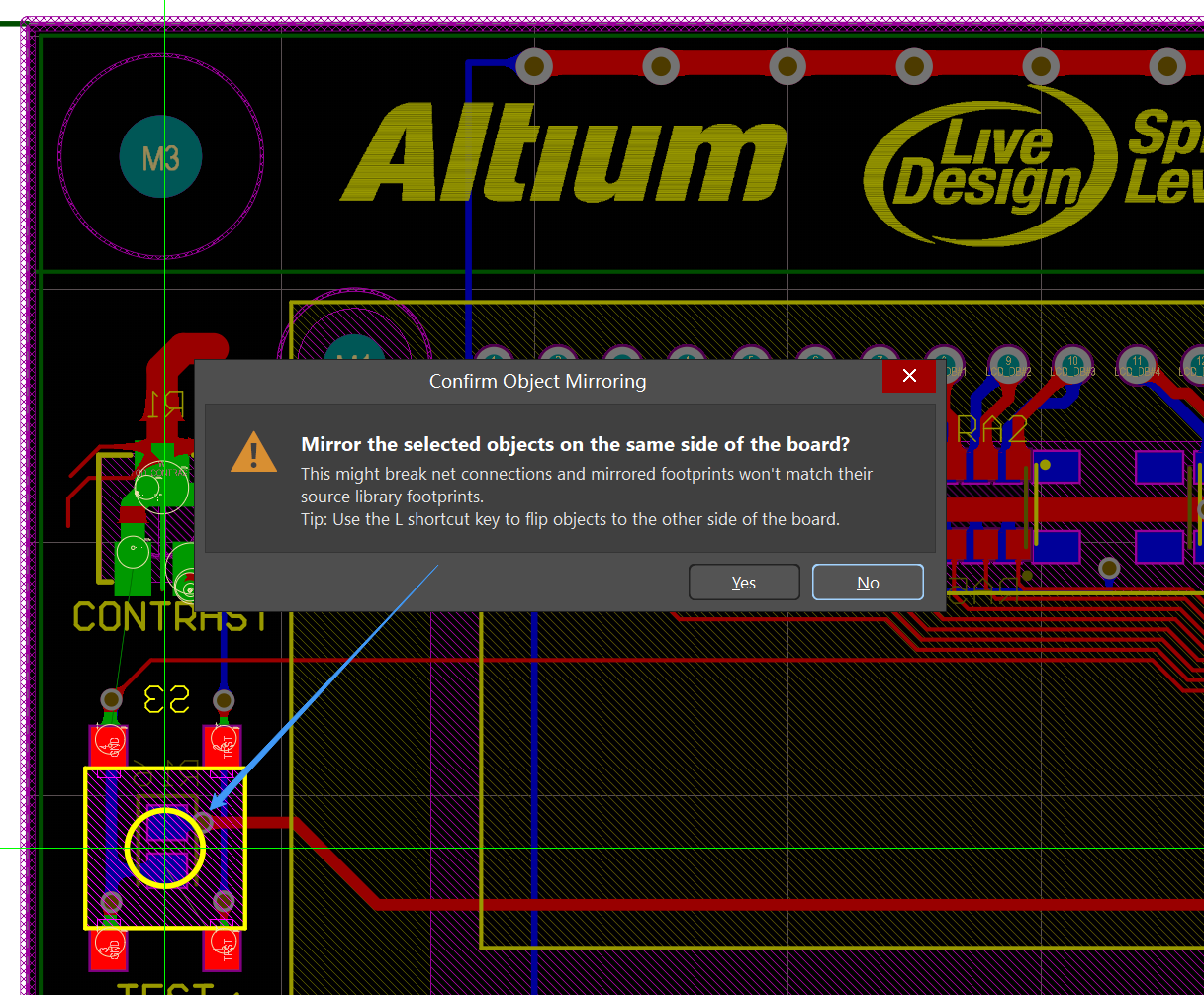

在PCB布局布線過程中，按鍵“X”或“Y”來鏡像器件是設計軟件中常見的快捷方式。當工程師不小心在拖拽器件時按到“X”或“Y”鍵，會導致器件在X軸或Y軸方向上進行鏡像翻轉。軟件會彈出警告框提醒用戶，以防止意外鏡像影響設計的正確性。
在PCB設計中，如果封裝被鏡像（即在設計中翻轉了方向），可能會產生以下影響：
1）. 焊盤對位不正確：鏡像封裝會導致焊盤和實際器件的引腳位置不匹配。這意味著焊接時引腳和焊盤無法對齊，影響組件的可裝配性，甚至完全無法焊接。
2）. 元件極性問題：對于極性敏感的元件（例如二極管、LED、電解電容等），鏡像會導致極性反轉，可能導致電路無法正常工作或損壞元件。
3.） 生產錯誤：生產階段，鏡像封裝可能會導致制造方在貼片時誤裝元件，影響生產良率。即便通過光學檢查也可能不易察覺，最終導致產品缺陷。
因此，PCB設計時必須仔細檢查封裝方向，確保沒有誤鏡像，以避免后續生產和測試中的各種問題。
圖 1
如何使用軟件工具在設計后期進行整體性檢查，確保器件未進行鏡像操作？
2、軟硬件環境
1）、軟件版本：Altium Designer 24.9
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法

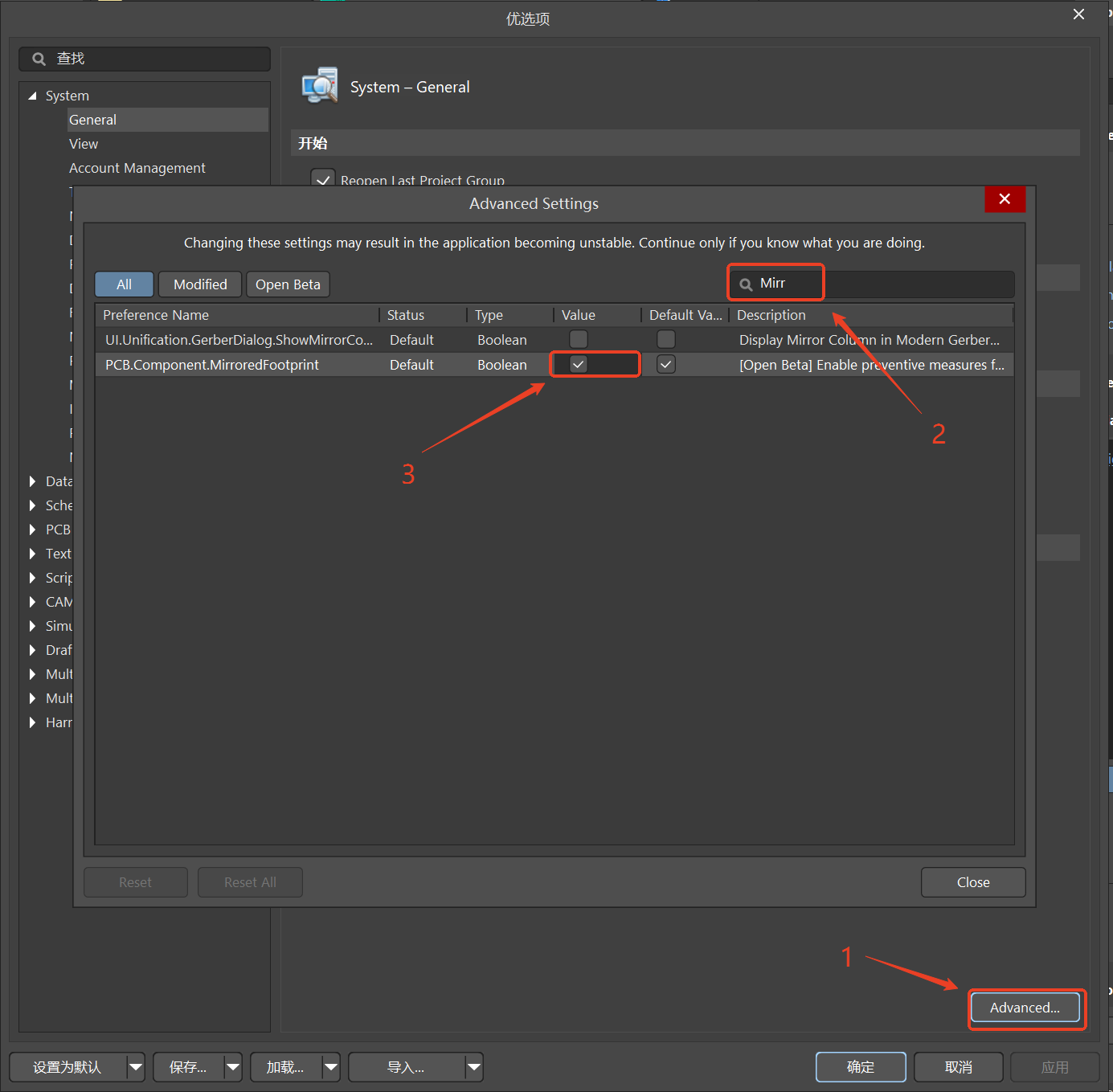

在設置的高級選項下搜索PCB.Component.MirroredFootprint在 Value 復選框進行勾選。重啟軟件。
圖 2

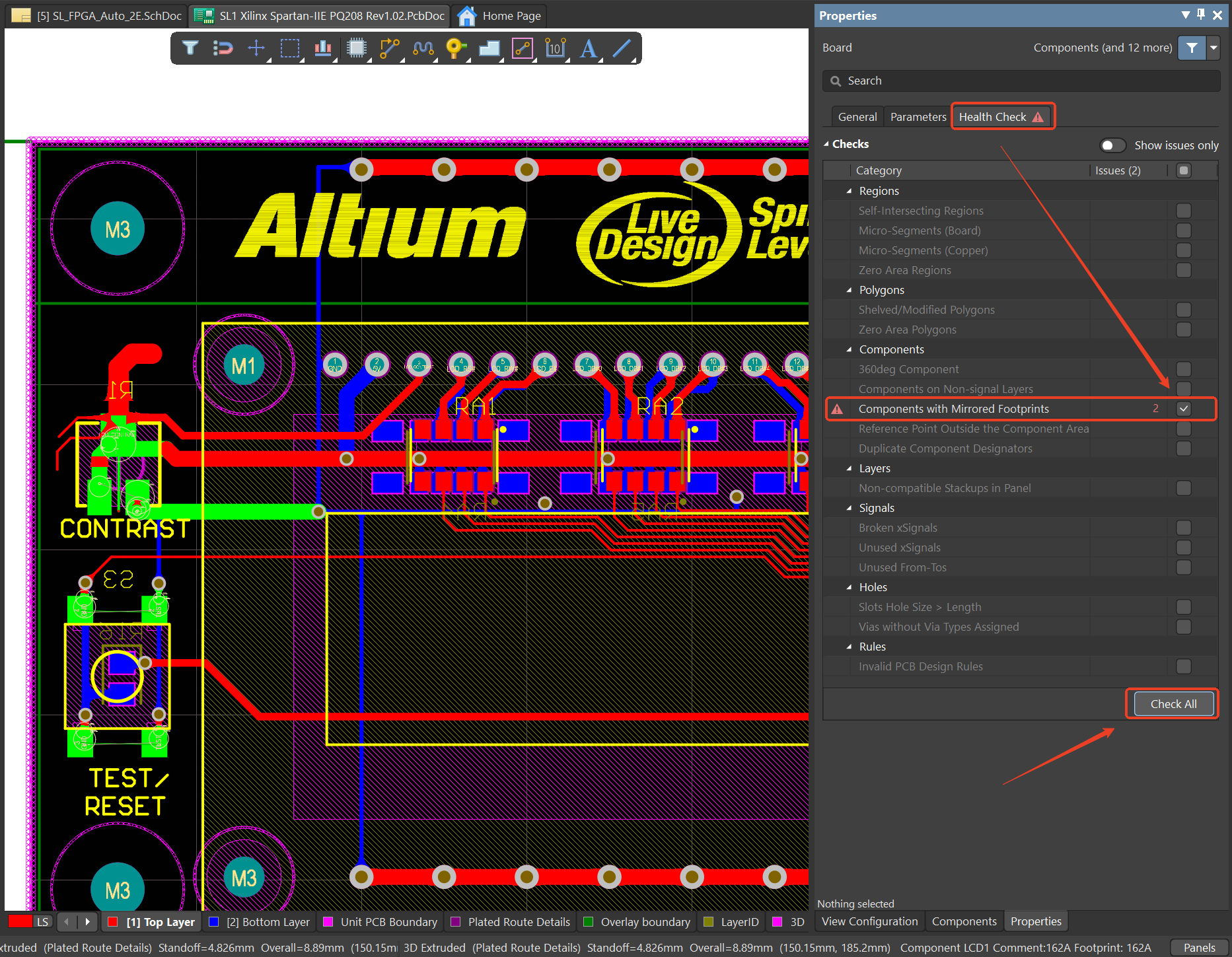

在 PCB【Properties】面板中打開【Health Check】選項卡，勾選【Components with Mirrored Footprints】點擊【Chack All】
5
圖 3

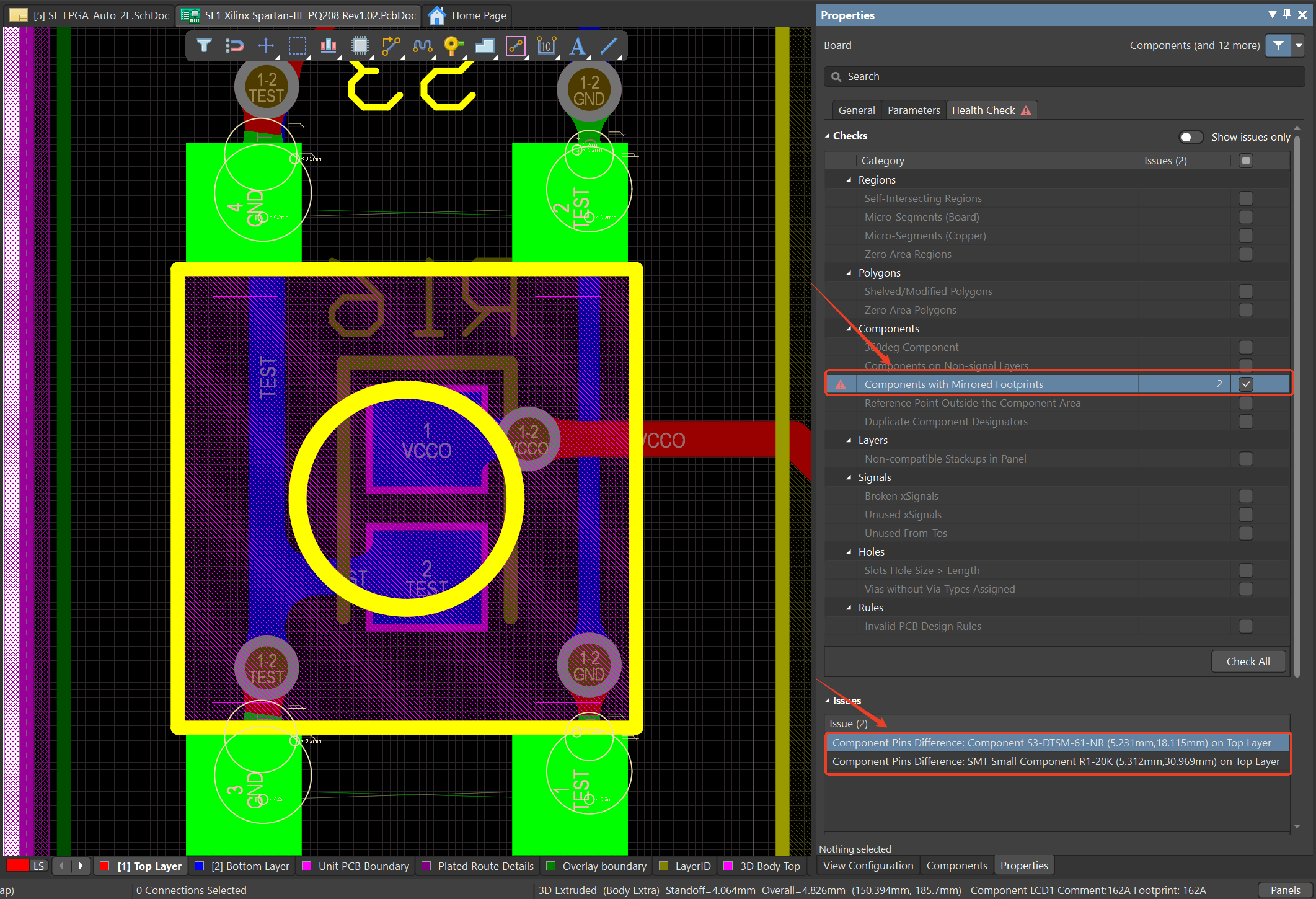

單擊面板的?Check?區域中的檢查條目【Components with Mirrored Footprints】面板的?Issues?區域將填充為此檢查檢測到的問題。單擊列表中的一個問題，以縮放、居中和突出顯示（在可能的情況下）PCB 編輯器設計空間中的違規對象。
圖 4
根據檢查到的信息針對性修改鏡像問題即可。
