此案例演示了如何使用動網格特性(6DOF和remeshing)來建模旋轉拋射體的運動。拋射體沿著x軸運動并繞x軸旋轉。子彈的勻速運動是通過勻速參考坐標系來定義的（即子彈不動，以子彈與風速的相對運動來定義），通過在進口邊界定義均勻自由流來模擬的。當拋射體因阻力而減速時，它會在這個參考系中向后移動。彈丸在靜止(地面)參照系中的絕對速度可計算為自由流速度加其重心(cg)速度。計算cg速度為負，相對于地面的絕對速度將隨時間減小。
關鍵操作步驟：

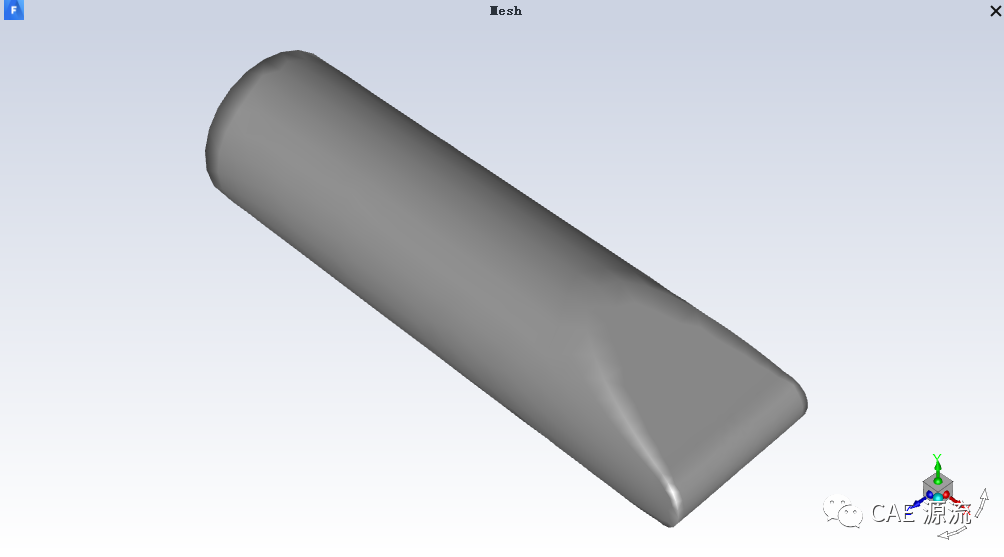

1.導入網格文件
File-read-Mesh（Case）
2.檢查網格質量，并作基本設置

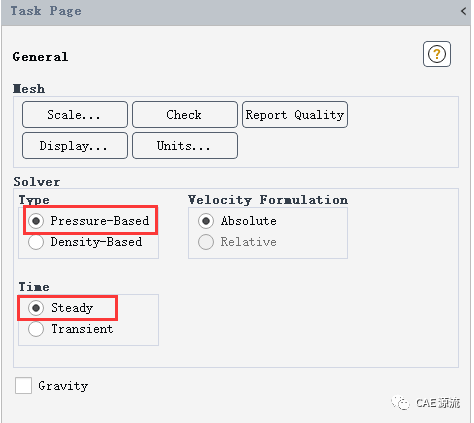

選擇穩態、壓力基求解器

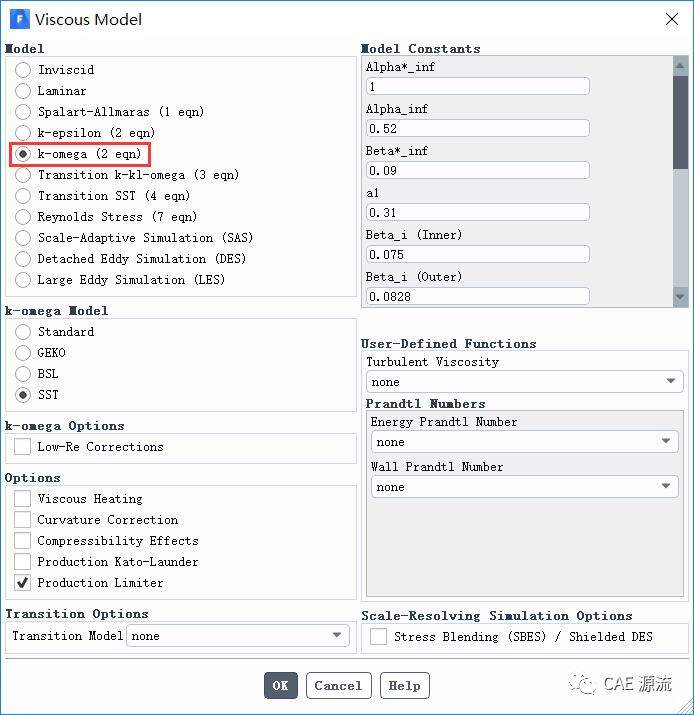

3.打開湍流模型選擇sst-kw湍流模型
4.材料屬性定義采用默認的air，作為流體域的材料屬性

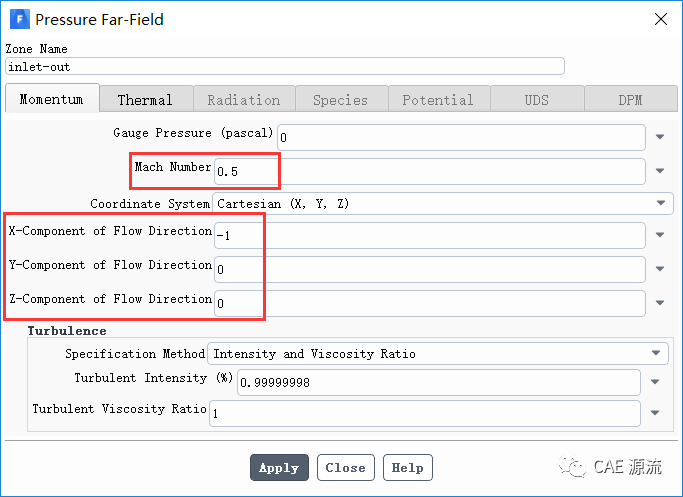

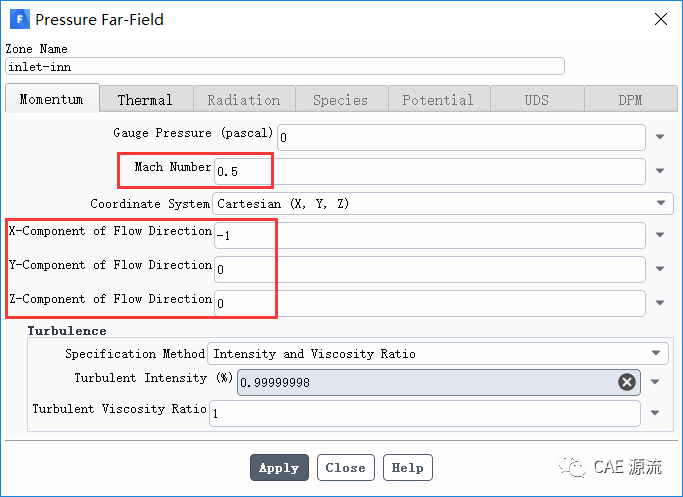

5.邊界條件入口邊界采用壓力遠場邊界，速度為0.5個馬赫數，即子彈出膛后的速度為0.5個馬赫數，之后在風阻的作用下速度開始減小。
出口采用默認的壓力出口邊界，其它邊界為默認邊界。

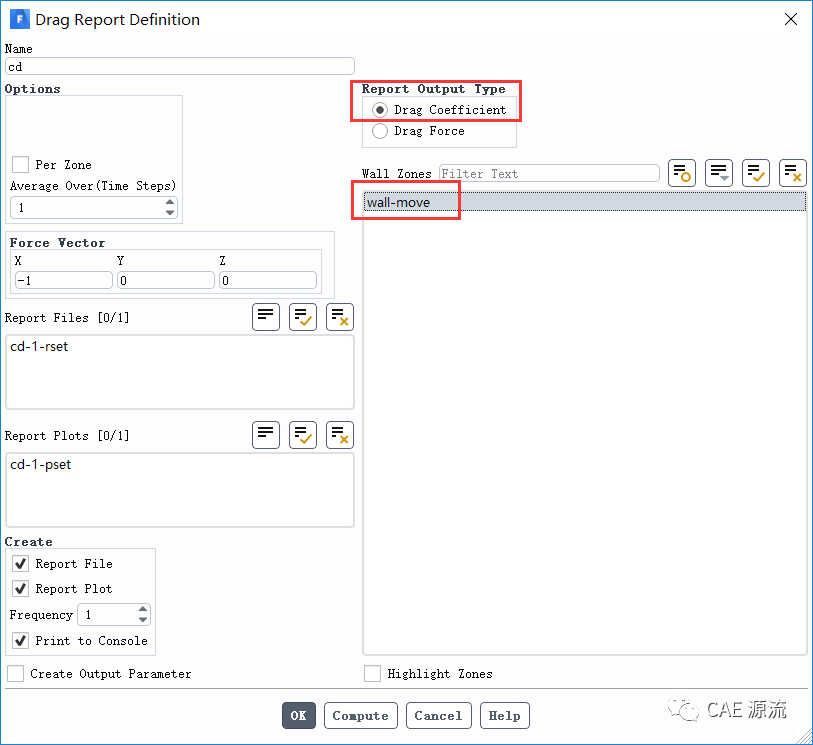

6.監測感興趣的變量，并初始化求解檢測感興趣的量，此案例監測子彈的阻力系數

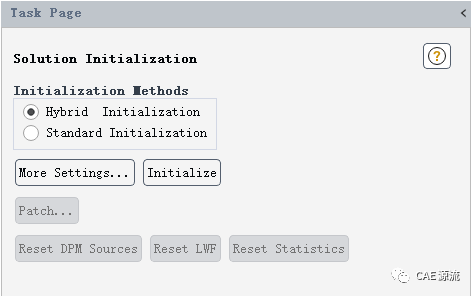

采用默認的混合初始化

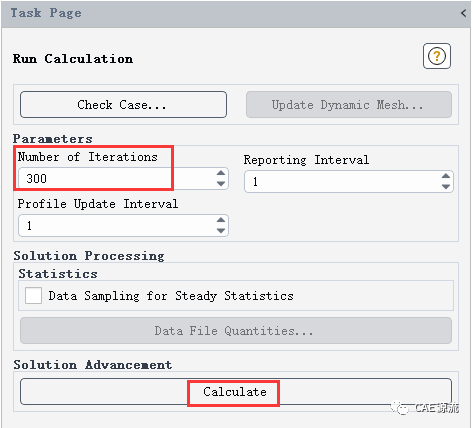

穩態計算300步，獲得初始流場

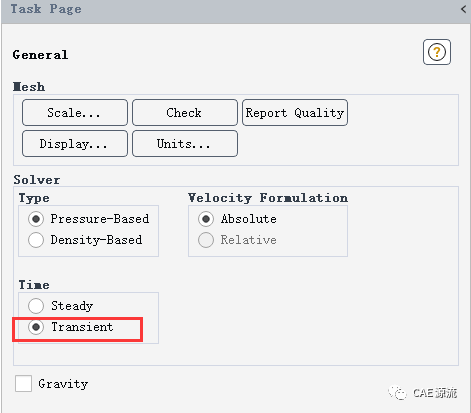

7.完成計算后，切換為瞬態計算

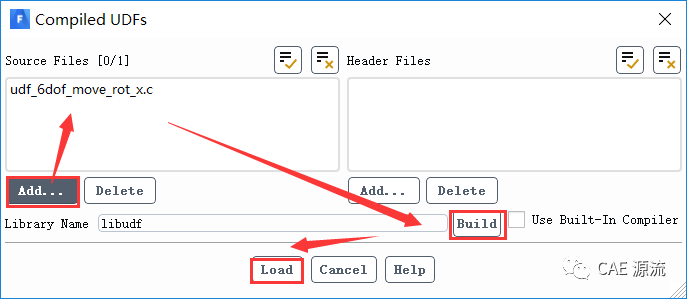

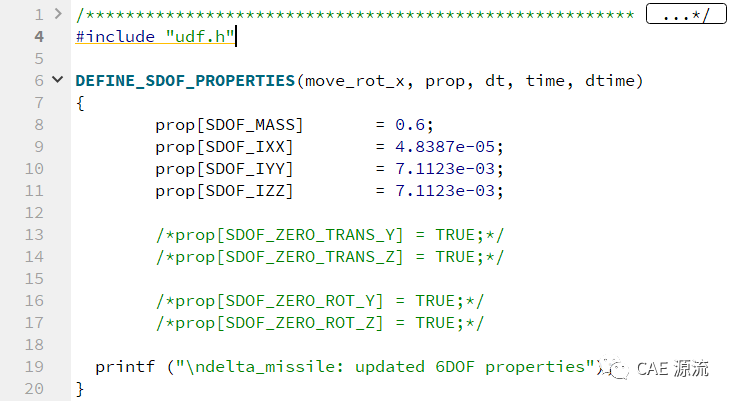

8.導入UDF，并編譯
9.定義動網格

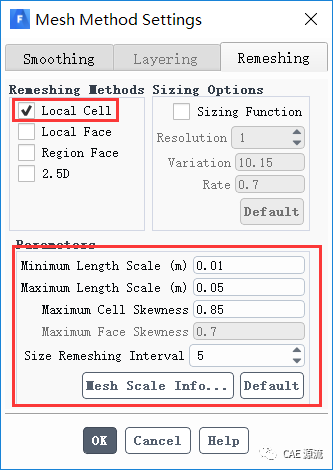

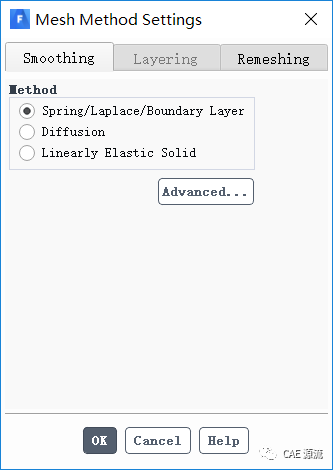

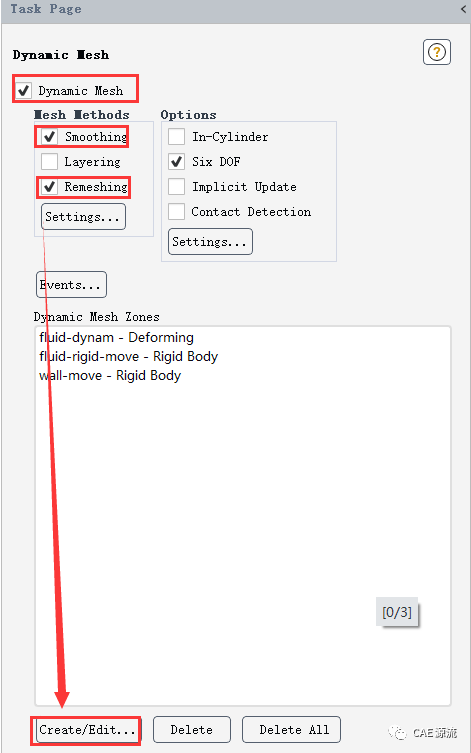

進入Dynamic Mesh面板，勾選Smoothing和Remeshing并打開Six DOF模型，然后進行動網格區域的定義
動網格區域設置如下

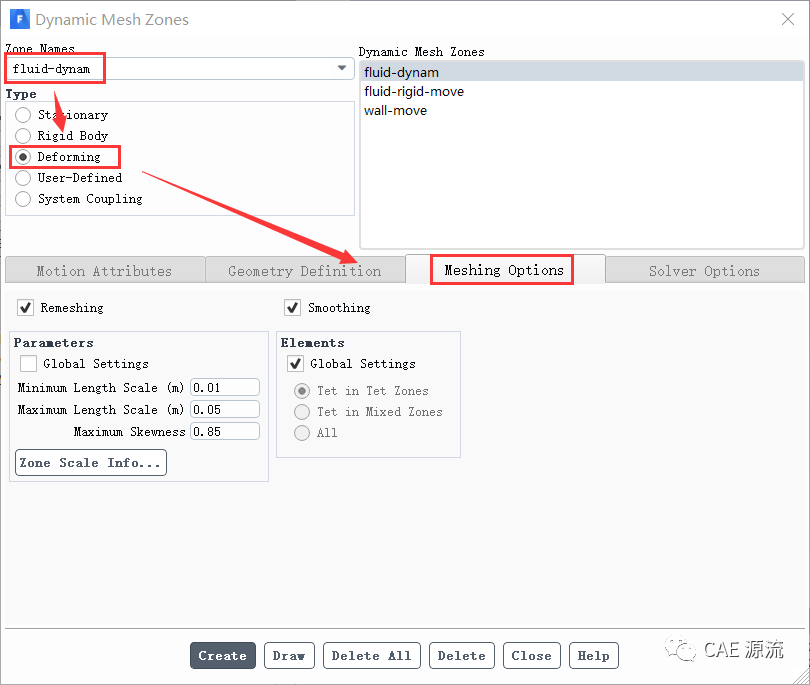

fluid-dynam設置為Deforming類型

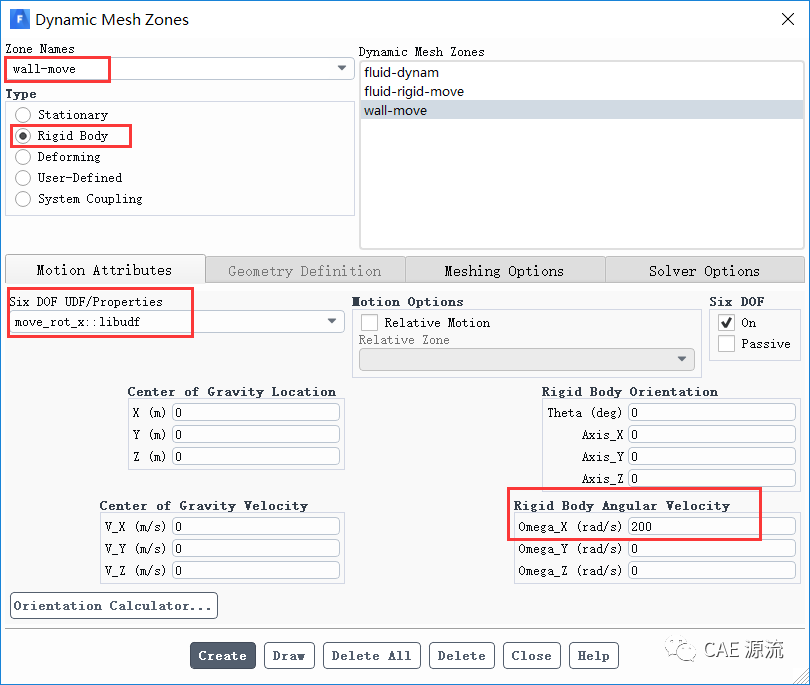

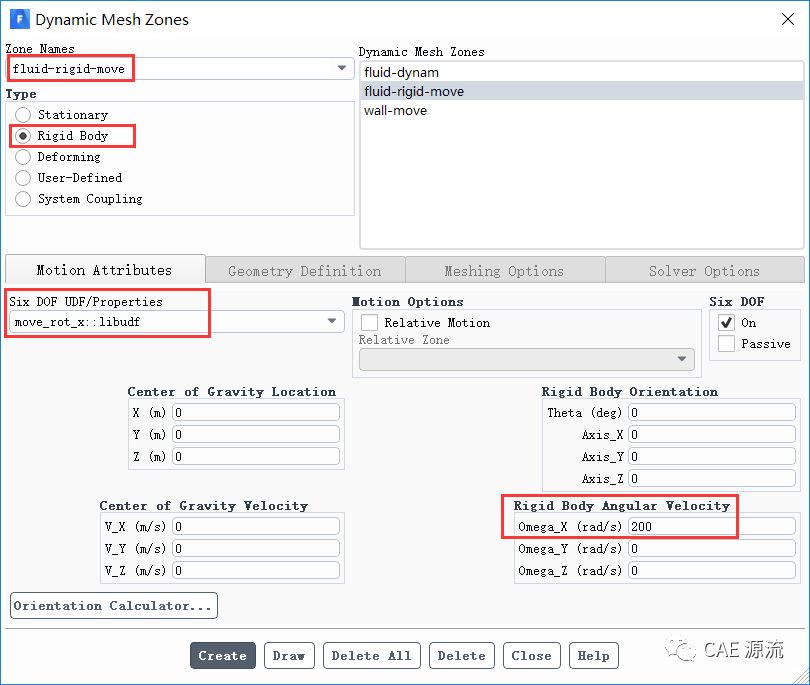

fluid-rigid-move設置為剛體，運動方式采用UDF定義，旋轉速度如下圖：
wall-move采用相同的設置。
10.迭代設置

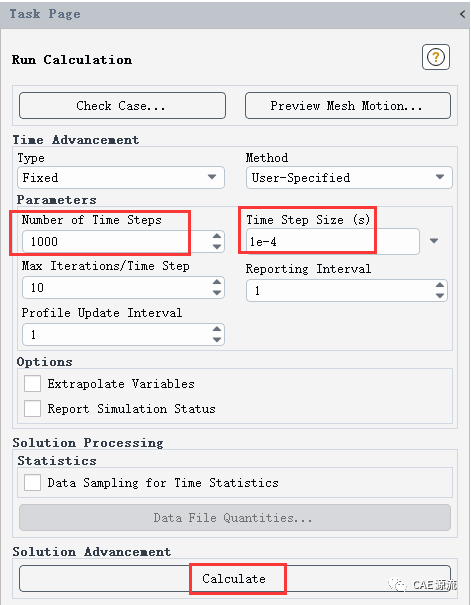

時間步長設置為1e-4，具體如下
11、結果分析
（此文章來源公眾號：CFD之道）
