Altium Designer 中有6種網絡標識：Net Label、Port、Sheet Entry、Power Port、Hidden Pin、Off-sheet Connector.

Net Label是通過名字來連接的，名字相同就可以傳遞信號。

除了Port和Sheet Entry這兩個標識以外，其他不同類型的網絡標識即使標識名稱相同，相互之間也沒有連接關系。例如，Net Label 和Port只能通過連線才能把這兩個不同類型的標識連接起來。

Port和Net Label的作用范圍是可以變化和更改的。

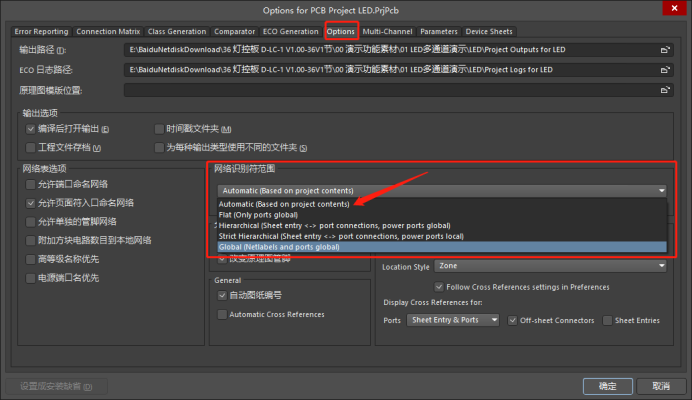

在“網絡識別符范圍”（Net Identifier Scope）中有5個選項：分別為Automatic/Flat/Hierarchical/Strict Hierarchical/Global.

一般默認為Automatic此時

如果是層次原理圖（Hierarchical），Net Label 的范圍將是此原理圖，Port的作用范圍也是此原理圖，但可以與上層的Sheet Entry連接，以縱向方式在圖紙之間傳遞信號。Power Port的作用范圍是整個工程。

如果是平鋪原理圖（Flat），Net Label 的范圍將是此原理圖，Port的作用范圍擴大到整個工程。Power Port的作用范圍是整個工程。

如果原理圖中既沒有Sheet Entry標識，也沒有Port標識，則Net Label 的范圍將是整個工程。

Hierarchical/Strict Hierarchical區別是Strict Hierarchical中Power Port的作用范圍是單張原理圖。

Global是最開放的連接方式，這種情況下Net Label和Port的作用范圍都擴大到整個工程。各圖紙只要有相同的Port或相同的Net Label，就可以進行信號傳遞。
