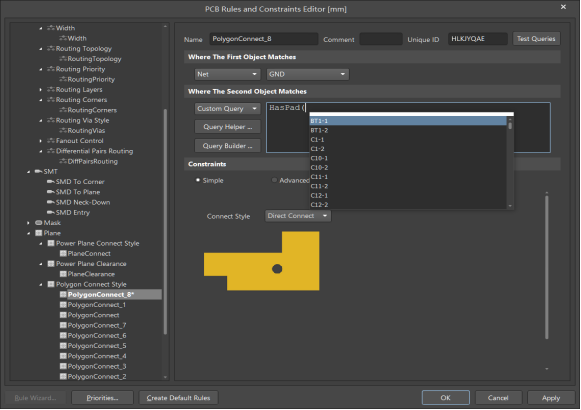

在Rules中新建Polygon Connect Style規則，在Rules中新建Polygon Connect Style規則，Where The Second Object Matches選擇Custom Query,輸入HasPad，再從彈出的列表中點擊要操作的元件焊盤，如下圖所示：

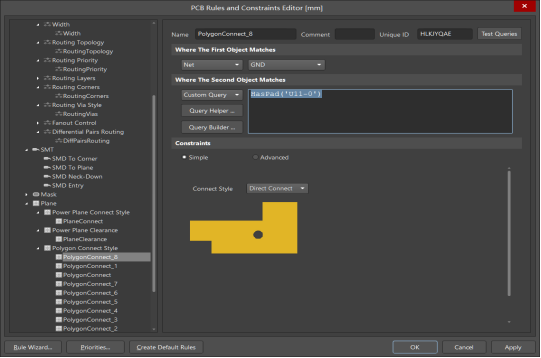

最終格式形如下圖：

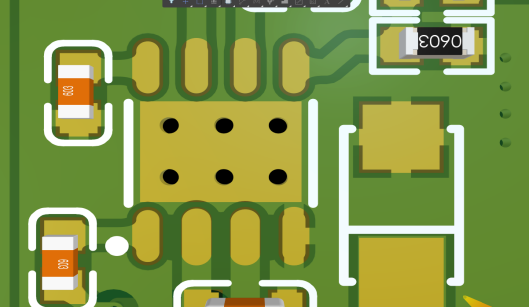

最后重新敷銅即可完成操作。若按上述圖中操作，可實現GND網絡中特定焊盤不采用熱焊盤的形式連接而是 Direct Connet。這招對帶底部PowerPad的DC-DC芯片尤其適用。

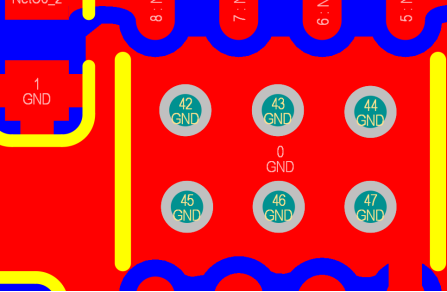

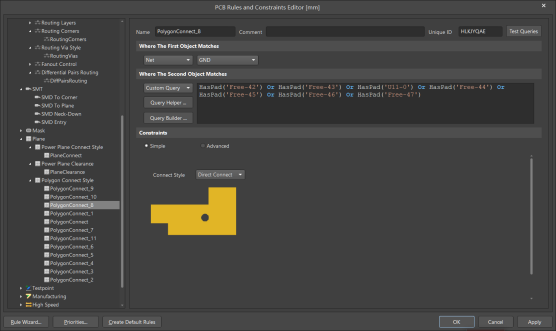

PowerPad上的過孔可采用Pad設計，鋪銅規則可設置為下圖（相同規則的焊盤采用 or 連接！)
