在PCB設計時精度要求較高，需要使用不同的捕捉對象和不同的捕捉距離，在Altium Designer中提供了多種的光標捕捉。

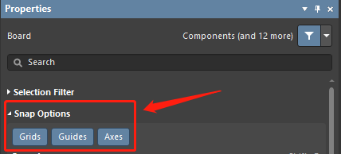

1. Snap Options 捕捉選項

1）Grids 柵格

啟用此選項后，光標自動捕捉到最近的柵格，大部分情況下都是采用此種捕捉方式。

2）Guides ?參考線

需先添加參考線后，再啟動此選擇。

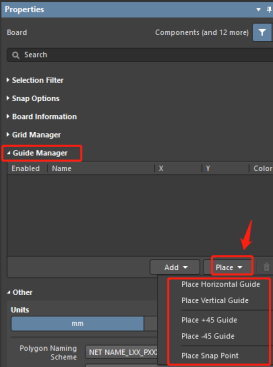

在Guide Manager選項組中單擊Place下拉列表，根據需要放置參考線。

3）Axes 坐標軸

啟用此選項后，移動對象自動與坐標軸(X軸或Y軸)對齊；軸線在光標類型為Small 90情況下表現更為明顯。

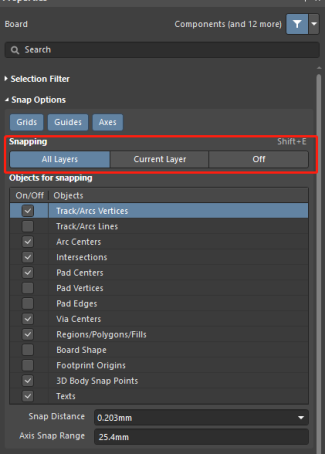

2. Snapping選項

用于切換設計對象的捕捉啟用方式，All Layers（所有層）Current Layer（僅當前層）Off（關閉捕捉），也可以通過Shift+E切換；

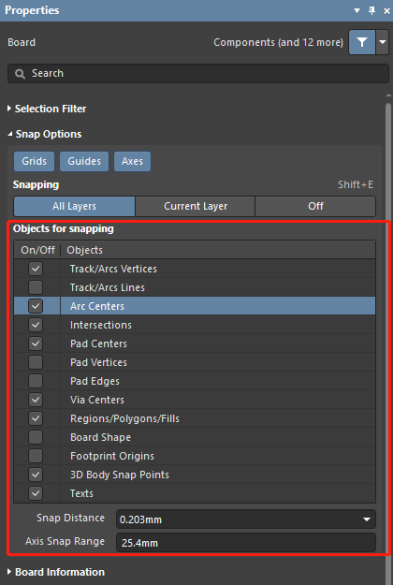

3. Objects for snapping選擇

捕捉對象，走線中心、焊盤過孔中心、圓弧中心等等；

1）Snap Distance（捕捉距離）：當光標與設計對象的捕捉點距離小于設置距離時，光標會捕捉到該點。

捕捉距離越大，捕捉能力越強，如果想靈活捕捉建議數值設置的小一點。

2）Axis Snap Range （坐標軸對齊范圍）：當光標軸向?qū)R與對象對齊點距離小于設定值時，將顯示一條動態輔助線指示已對齊。
