首頁 > 資源中心 > FAQ 很多工程師在設計時，或多或少都會和其他一些客戶公司合作設計，此時可能會遇到一個情況，就是對方公司只給了我們一個Gerber文件，并未給我們PCB原圖，我們就需要將Gerber反向?qū)С?.PcbDoc文件，本文檔就是介紹由Gerber文件轉成PCB文件的具體操作流程。

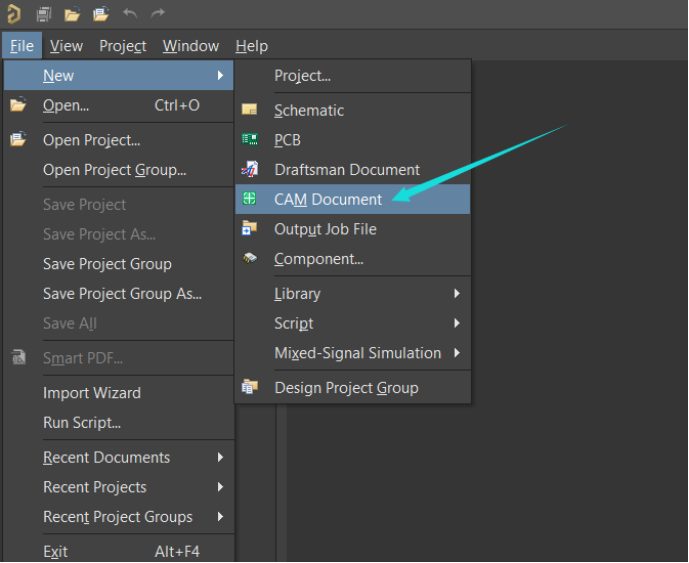

1.新建一個CAM文件，點擊File>>New>>CAM Document即可，如下圖1：

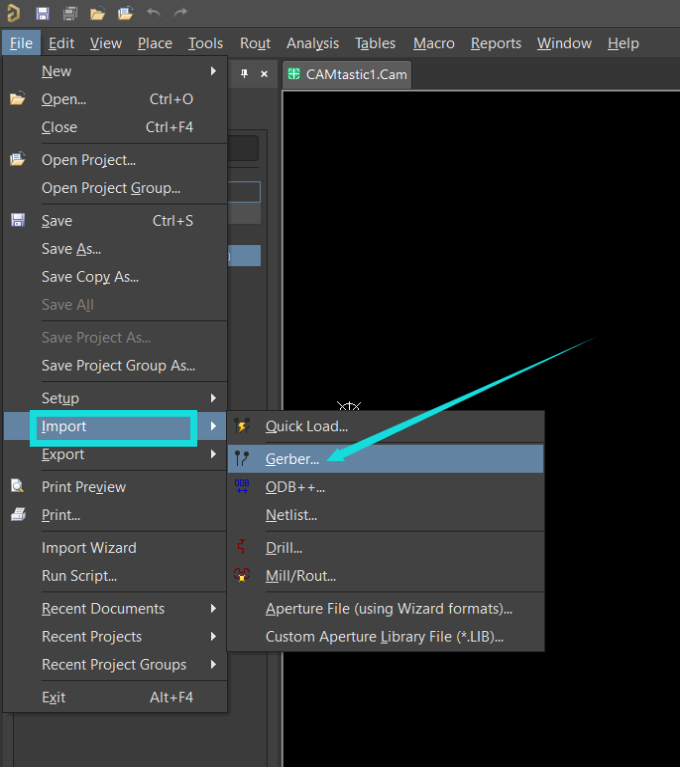

2.在CAM文件中導入已有的Gerber文件，點擊File>>Import>>Gerber即可，如下圖2：

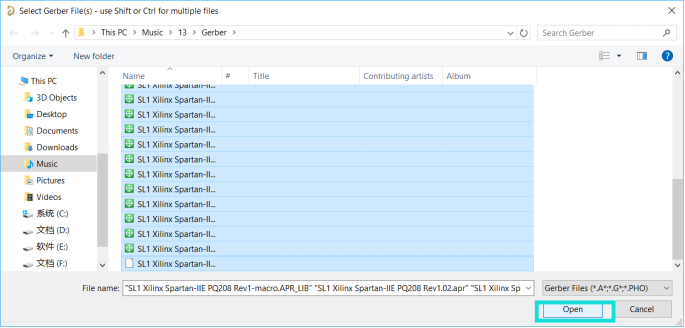

3.經過步驟2，我們可以看到圖3的界面，選擇已有的Gerber文件，點擊Open:

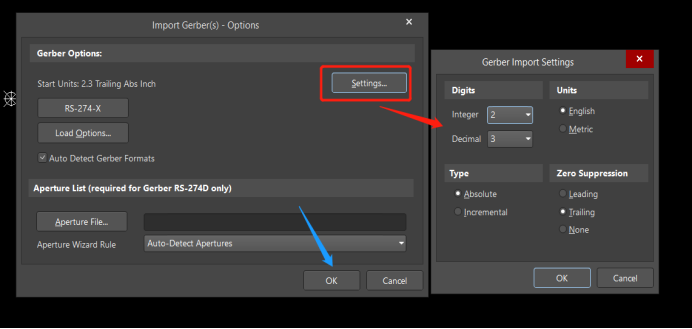

4.點擊Open之后即可進入圖4界面，如果需要設置相應參數，則可以點擊Setting進行設置，如果沒有特別參數需求，即可默認點擊OK:

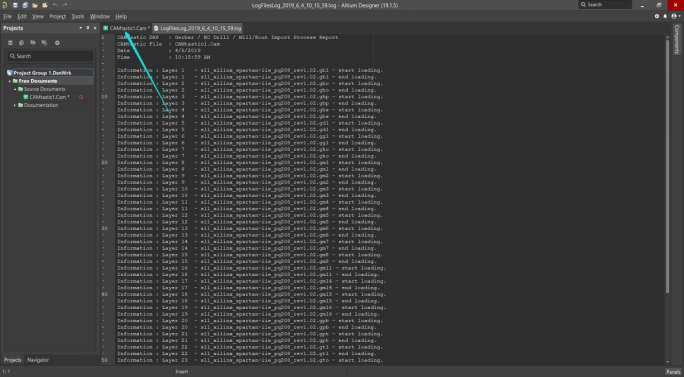

5.點擊OK之后，即可看到進入下圖5界面，可以看到具體的導入狀態信息，以判斷gerber導入是否存在Error等異常。如果沒有問題，即可點開CAM文件，查看導入情況：

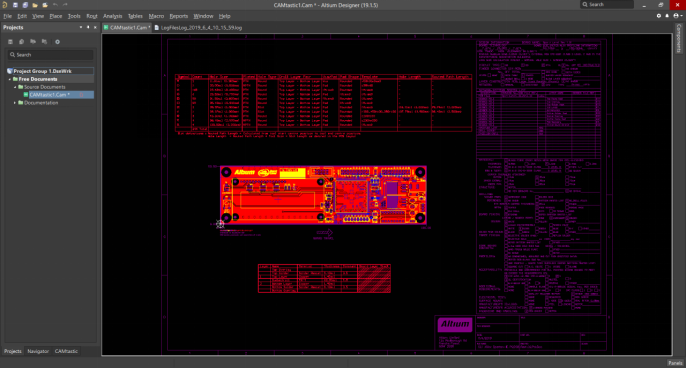

6.接下來可以看到導入的gerber文件如下圖6：

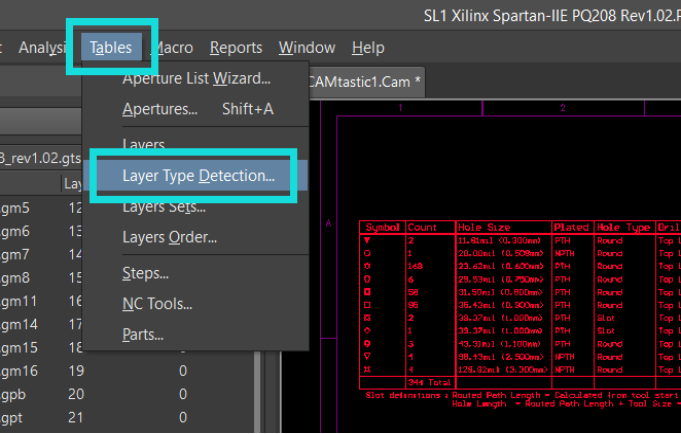

7.在CAM文件中點擊Tables>>Layer Type Detection查看該文件對應的層分配標準，操作可參考下圖7：

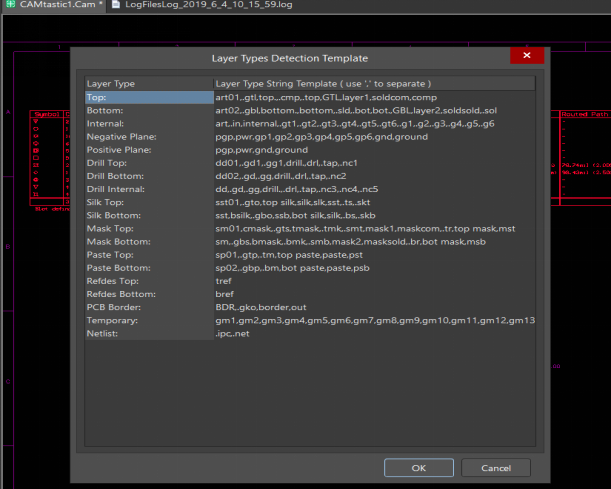

8.圖8是具體的層分配標準：

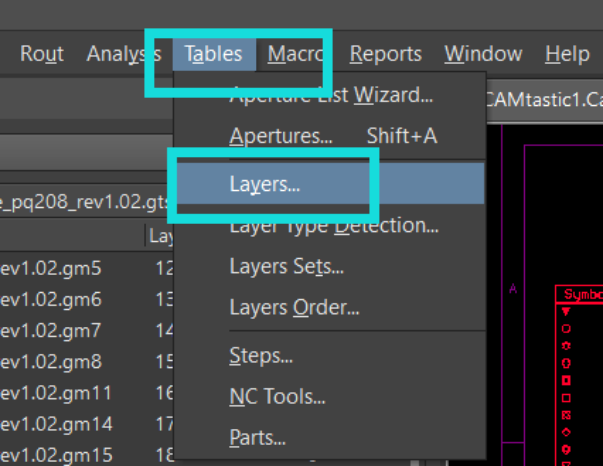

9.查看過圖8之后，我們可以回到CAM文件界面，點擊Tables>>Layers進入層分配界面，操作見圖9：

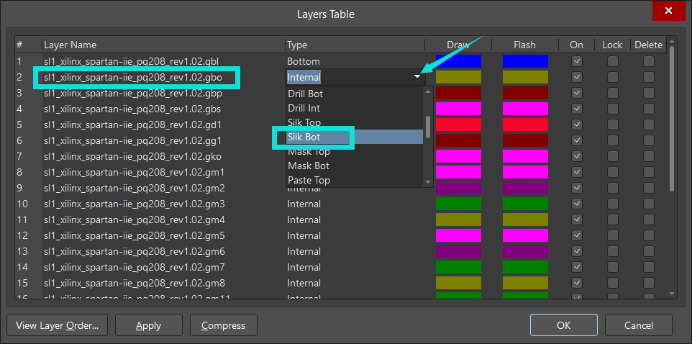

10.根據圖8的標準，我們可以對圖10中的層類型進行分配，如：*.gbo文件就是底層絲印層，即Silk?Bot；同樣的方式可以將其他的文件一一分配，操作參考圖10：

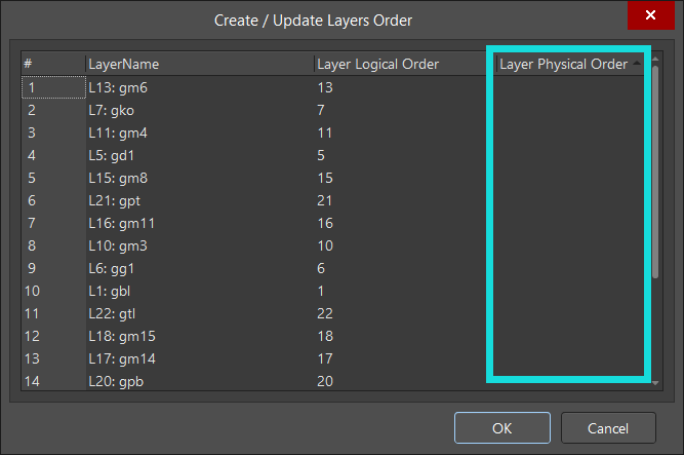

11.層分配完成后,點擊OK，即可得到圖11界面，可在下圖進行層序號設置?；蛘咄ㄟ^Tables>>Layers >>Order打開該界面進行設置：

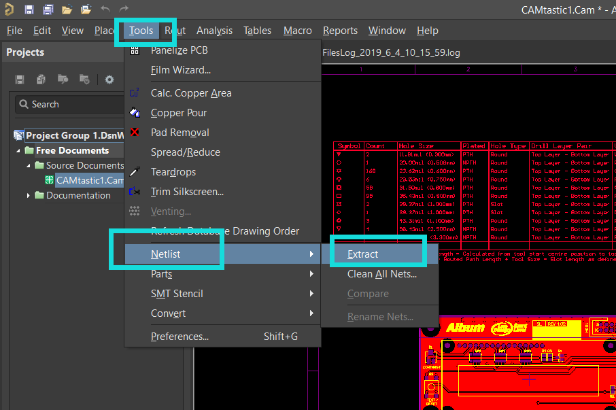

12.層序號設置完成后，繼續回到CAM文件界面,我們需要將該文件的網絡表提取出來，點擊Tools>>Netlist>>Extract進行提取，操作可參考圖12：

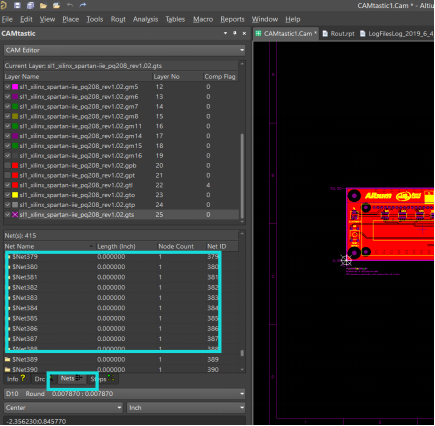

13.提取出網絡表之后，在CAMtastic面板即可查看該網絡表，如下圖13：

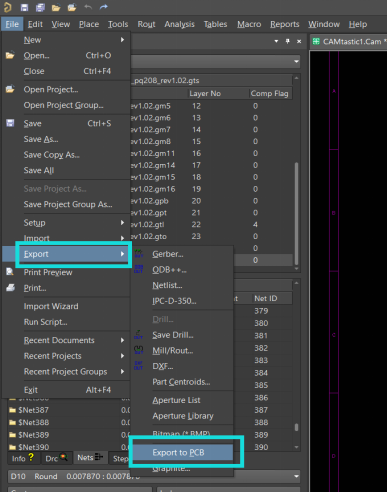

14.最后可以通過File>>Export>>Export?to PCB可以將該CAM文件導出為PCB文件，操作可參考圖14：

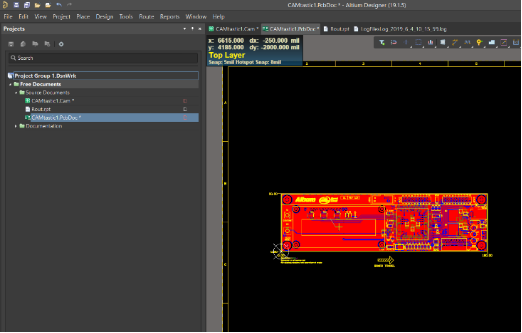

15．最終導出的PCB文件如下圖15：
